ประเภทหลุม ความต้านทาน การดับเตาบําบัดความร้อน

หม้อเผาผิงการบํารุงความร้อนแบบหลุม

1. ภาพรวม

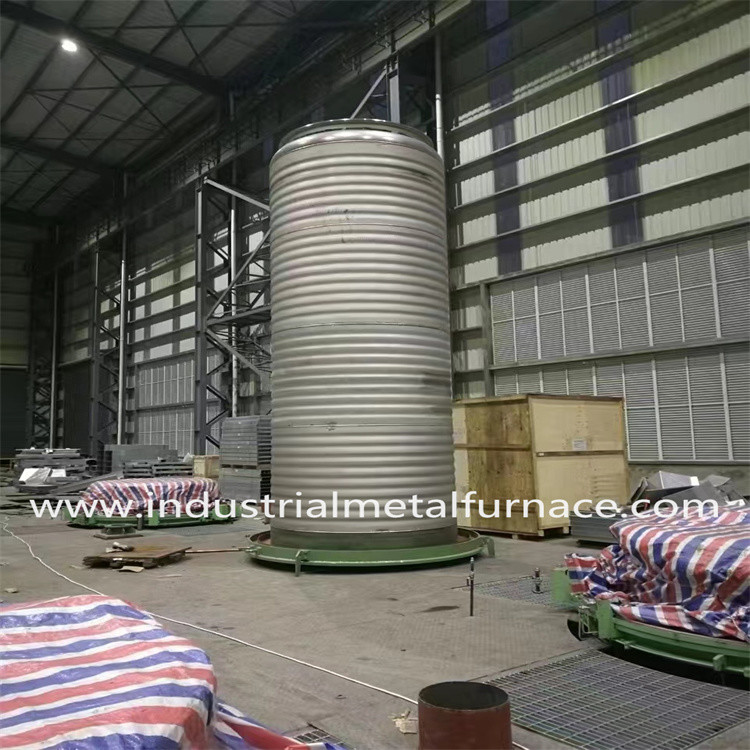

RQ₃เตาอบทําความร้อนระดับอุณหภูมิสูงประเภทหลุม (ในต่อไปนี้เรียกว่า เตาอบไฟฟ้า) เป็น

ระบบทํางานระยะยาว หมองไฟชนิดความต้านทาน อุณหภูมิปริมาณ 1200 °C และหมองไฟเป็นแนวตั้ง

ประเภทของ shaft กล่องเตาอบถูกแยกไฮดรอลิก และเตาอบถูกล้อมรอบด้วยเข็มขัดความต้านทาน

เข็มขัดความต้านทานถูกจัดตั้งอยู่ด้านล่างของเตาอบ และแผ่นด้านล่างของเตาอบถูกวางอยู่ด้านบน

มีแหวนป้องกันเหล็กไร้ขัดในเตาอบเพื่อป้องกันชิ้นงานจากการชนกับเตาอบ

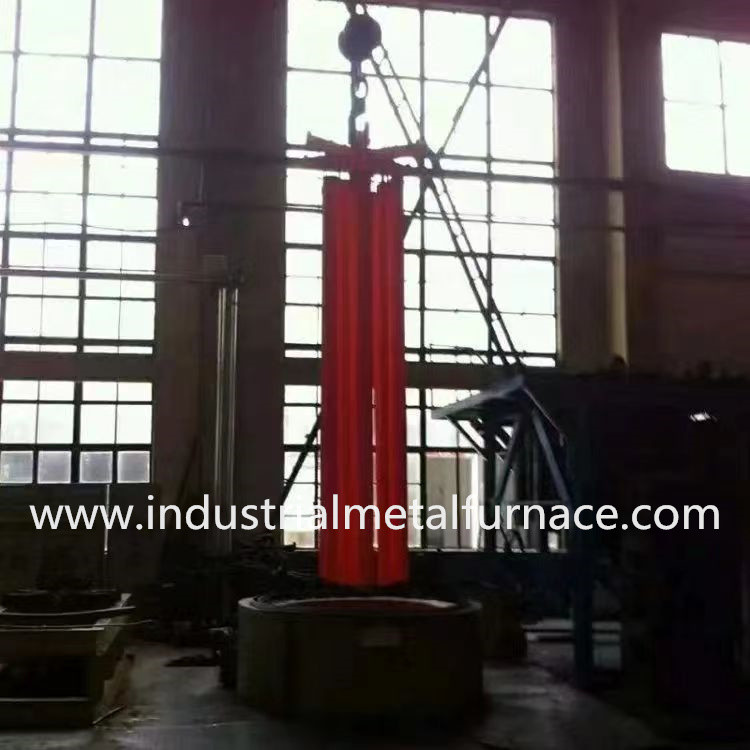

โฟนไฟฟ้าอุตสาหกรรมนี้เหมาะสําหรับอุณหภูมิสูง

การลดความร้อน, การผสมผสานและกระบวนการการรักษาความร้อนอื่น ๆ สําหรับชิ้นส่วนขนาดใหญ่และขนาดกลางต่างๆ

ข้อดีของการปิดแน่นอย่างแข็งแรงภายในเตาอบ, ความเท่าเทียมกันในอุณหภูมิเตาอบสูง, ประหยัดพลังงานที่ดี

และการใช้งานที่สะดวก

2หลักเทคนิคปริมาตรของเตาประเภทหลุม

3. เงื่อนไขการใช้

3.1 การใช้ในห้อง

3.2 ไม่มีฝุ่นที่นําไฟฟ้า, ก๊าซระเบิด, หรือก๊าซที่กัดสนิมที่สามารถทําลายโลหะและอุปกรณ์กันไฟรอบ ๆ ได้อย่างร้ายแรง

3.2 ไม่มีการสั่นสะเทือนหรือกระแทกที่เห็นได้ชัด

3.4 โรงงานต้องมีอุปกรณ์ดับเพลิงและอุปกรณ์ออกควัน

4. การนําเสนอโครงสร้าง

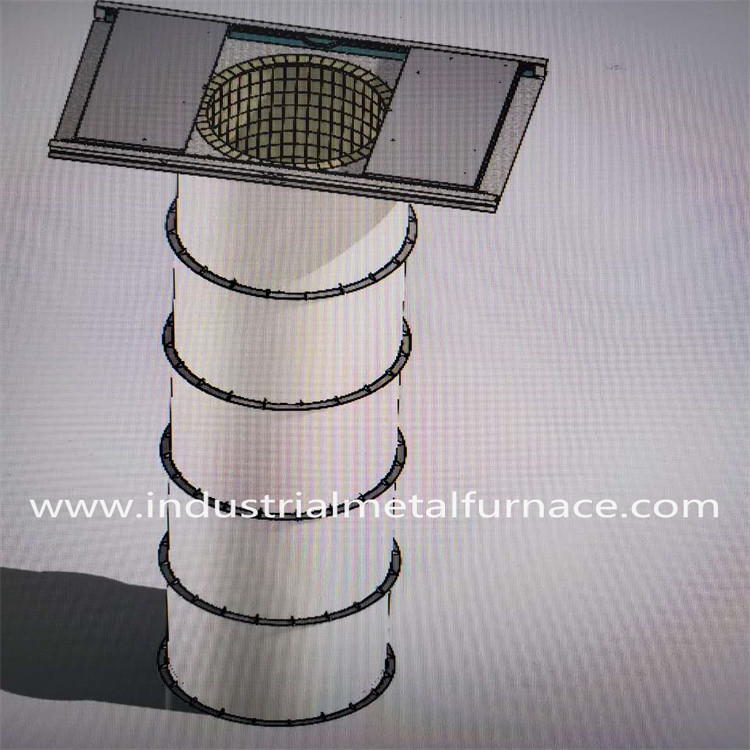

หม้อดับไฟฟ้าประกอบด้วยโครงหม้อ, ผนังหม้อ, อุปกรณ์ทําความร้อน, หม้อป้องกัน,

พล็อตด้านล่างของเตาอบ หมวกเตาอบและกลไกยก เครื่องควบคุมอุณหภูมิ เป็นต้น

4.1 เปลือกเตาอบส่วนใหญ่ถูกเชื่อมด้วยแผ่นเหล็กที่มีคุณภาพสูงหนา 5 มิลลิเมตรเป็นกรอบที่แข็งแรง

ร่างเตาอบแบ่งออกเป็นสี่ส่วนและ spliced ขึ้นและลง

ของลักษณะสวยงามและความแข็งแรงสูง

ข้างนอกของร่างเตาอบถูกทาสีด้วย 2 ชนิดของพรีเมอร์และ 2 ชนิดของทอปโคต

มาตรฐานที่เกี่ยวข้อง โค้ดสีถูกเลือกตามมาตรฐานทั่วไปของอุตสาหกรรมหรือมาตรฐานโรงงานของพรรค A

และส่วนสําคัญถูกทาสีด้วยสีที่ทนความร้อนสูง

4.2 ส่วนใหญ่ของแผ่นเยื่อถูกสร้างขึ้นจากบล็อกพับเส้นใยที่มีความแข็งแรงที่มีคุณภาพสูงที่มีซิรคอนิโอม

โดยวิธีการหมุนระยะว่างของ Shandong Luyang, โดยใช้การติดตั้งมาตรฐานและวิธีการติดตั้งทางวิทยาศาสตร์และมีเหตุผล

บล็อคพับเส้นใยถูกกดก่อนอีกครั้ง ก่อนการติดตั้งและติดต่อกับเปลือกด้วยการติดตั้งเหล็กไร้ขัดพิเศษ

ความหนาในการติดตั้งทั้งหมดของผนังเตาอบคือ 300 มม. โครงสร้างมีความสามารถในการนําความร้อนต่ํา

การละลาย ความมั่นคงทางเคมีที่ดีเยี่ยม ความมั่นคงทางความร้อน ทนต่อการสั่นสะเทือนทางความร้อน ความทนทานต่อการยืดและการเกรดที่ดีเยี่ยม

ความต้านทาน ความต้านทานอุณหภูมิสูงสุดของเส้นใยซิลิกาตอลูมิเนียมที่มีซิรคอนิโอม คือ 1350 °C และวัสดุ

ของการติดตั้งเป็นสแตนเลสสแตนเลสกลม

4.3 ล่างของเตาบําบัดความร้อนแบบหลุมกันไฟฟ้าประกอบด้วยแผ่นผิวผสมทําจากอะลูมิเนียมสูง

ผนังไฟแรง, ผนังไฟแรงเบา, ผนังกันไฟ, ฯลฯ

ด้วยอิฐอัลลูมิเนียมที่แข็งแกร่งสูง (มีสารเล็บที่มีความร้อนสูงถูกเพิ่มเข้าไปในดินแพร่ในระหว่างการปั้น) เพื่อเสริมความเข้มข้น

ความแข็งแกร่งทางโครงสร้างของผนังเตาอบ

ทําให้เกิดความเสียหายต่อผนังหลังการทําความร้อน ชั้นที่ทนไฟถูกสร้างขึ้นในช่องลวดลวดลวดลวดลวดลวดลวดลวดลวดลวดลวดลวดลวด

และยังใช้ในการวางแผ่นด้านล่างของเตาอบ

4.4 ธาตุทําความร้อนด้านล่างเตาอบครอบคลุมด้วยแผ่นด้านล่างเตาอบทําจากเหล็กทนความร้อน ZG40Cr25Ni20

มีความหนา 30 มิลลิเมตร มันใช้แบบใหม่ของกระปุกเพื่อป้องกันระดับออกไซด์ของชิ้นงานจากการตกใน

อุปกรณ์ทําความร้อน

4.5 อุปกรณ์ทําความร้อนทําจากวัสดุเหล็กสแตนเลสแรงสูงคุณภาพสูง HRE เข็มขัดความต้านทาน

รูปทรงแบบกระบอกลื่น เข็มขัดความต้านทานถูกติดตั้งด้วยสกรูเซรามิกพิเศษ (ดูการติดตั้งเข็มขัดความต้านทาน)

ภาพแผนกโครงสร้างสําหรับรายละเอียด) โครงสร้างของมันง่ายที่จะติดตั้งและรวดเร็วในการบํารุงรักษาและเปลี่ยน

สายสั้นทางอุณหภูมิกับเปลือกเตาเพลิง เพื่อทําให้เปลือกเตาเพลิงร้อนเกินในท้องถิ่น

ผนังเส้นใยและเข็มขัดความต้านทานถูกวางกระปุกเซรามิก เพื่อให้แน่ใจว่าพื้นผิวเส้นใยไม่ได้

ติดต่อโดยตรงกับเข็มขัดความต้านทาน โดยเพิ่มผลการทําความร้อนของเข็มขัดความต้านทาน

สกรูเซรามิกและเครื่องล้างทั้งสองซินเตอร์และเป็นที่อุณหภูมิสูงโดยใช้ corundum

อุปกรณ์แบ่งออกเป็นแปด

พื้นที่ทําความร้อน มีกลุ่มทําความร้อนที่อิสระในแต่ละส่วนทําความร้อน และไม่มีการจัดตั้งเขตข้าม

สัญลักษณ์การติดตั้งวงจรความต้านทาน ภาพสกรูเซรามิก

4.6 วัสดุของแหวนป้องกันคือเหล็กไร้ขัด 310S ความหนา 5 มิลลิเมตร

แหวนป้องกันหลายตัวถูกติดตั้งขึ้นและลงในเตาอบ

การสวิงซ้ายและขวาของชิ้นงานเมื่อเข้าและออกจากเตาอบ

ของงานจากการชนกับสายเตาอบเมื่อเข้าและออกจากเตาอบ

4.7 หมวกปิดเตาอบและกลไกเปิดและปิดของ:

แผ่นเหล็กหนา 3 มิลลิเมตรในครึ่ง และวัสดุประกอบความอุดหนาทําจากอะลูมิเนียมที่มีซิรคอนิโอ

บล็อคพับใยซิลิแคทที่ติดกับแอนเกอร์ ความหนา 300 มม.

เปิดและปิดด้วยไม้ผลักไฮดรอลิก และ pulleys ถูกติดตั้งบนฝาฝาเตาฟองซ้ายและขวา

ปกปิดเตาอบสามารถย้าย 4.8 ระบบควบคุมไฟฟ้า

4.8.1 องค์ประกอบการควบคุมหลัก เช่น เครื่องควบคุมพลังงาน เครื่องติดต่อแอลเอซี เครื่องประปาเร็ว เครื่องต่อรองระหว่าง

เปลี่ยนเครื่องทํางาน ปุ่ม ไฟแสดงสัญญาณ เป็นต้น ใช้สินค้าที่น่าเชื่อถือของแบรนด์ในประเทศที่รู้จักกันดี

อุปกรณ์แสดงกระแสไฟฟ้าและกระแสไฟฟ้ามีความรู้สึกแม่นยํา น่าเชื่อถือ และมีอายุการใช้งานยาว

4.8.2 ระบบควบคุมอุณหภูมิอัตโนมัติ

(สัญลักษณ์กระเป๋าควบคุม)

4.8.4 อุณหภูมิของแต่ละโซนอุณหภูมิถูกควบคุมโดย Shimaden SRS13A ของญี่ปุ่น

เครื่องควบคุมอุณหภูมิแบบโปรแกรมฉลาด และควบคุมด้วยเครื่องควบคุมพลังงานแรงสูง

อุปกรณ์การควบคุมหลักของแต่ละโซนสื่อสารกับจอสัมผัส

เทคโนโลยีโมดูลสัดส่วนเวลา เพื่อเปิดตัวตัวตัวควบคุมพลังงานโดยตรงเพื่อควบคุมกระบวนการทําความร้อน

4.8.5 เครื่องควบคุมอุณหภูมิแบบฉลาด Shimaden ของญี่ปุ่นสําหรับเตาอบไฟฟ้าประเภทหลุม

ฟังก์ชันการวางโปรแกรมอุณหภูมิและเวลาแบบรวมกัน การตั้งอุณหภูมิและเวลาอย่างอิสระ

และจอการวัด มีหลายรูปแบบการออกเสียงและฟังก์ชันการควบคุมการออกเสียงหลายช่องทาง

และสามารถสลับระหว่างโหมดมือและอัตโนมัติออนไลน์

(Shimaden SRS13A T)อุณหภูมิCผู้ตรวจสอบ)

4.8.6 เครื่องวัดสมาธิมีหน้าที่สื่อสารกับจอสัมผัส

และข้อมูลของแต่ละพื้นที่สามารถเรียกและพิมพ์บน USB flash drive ในเวลาใดก็ได้ และยังสามารถ

จะถูกเก็บโดยสุ่มเพื่อเก็บข้อมูลกระบวนการการรักษาความร้อนในการผลิตทั้งหมดโดยอัตโนมัติเป็นเวลา ≥ 1 ปี

4.8.7 ทุกโซนมีสามแอมเมตรเพื่อแสดงกระแสกระแสวงจร และแต่ละโมดูลควบคุมกําลัง

อุปกรณ์ป้องกันฟิวส์เร็ว

4.8.8 เครื่องควบคุมอุตสาหกรรมหน้าจอสัมผัส MCGS (หน้าจอสัมผัส 10)

อินเตอร์เฟซเพื่ออํานวยความสะดวกในการเก็บและพิมพ์ข้อมูล

4.8.9 ระบบมีความน่าเชื่อถือสูงและฟังก์ชันต่อต้านการขัดขวาง

4.8.10 รวบรวมอุณหภูมิการควบคุมหลักในเวลาจริงจากอุปกรณ์ควบคุมหลักระดับล่าง

สถานะของภูมิอากาศเตาอบแต่ละโซนและสัญญาณเตือนของมันในทุก ๆ ขณะของกระบวนการสามารถ

แสดงและบันทึกในเวลาจริง จนกระบวนการเสร็จสิ้น

4.8.11 อินเตอร์เฟซระบบ

อินเตอร์เฟซการโต้ตอบมนุษย์-คอมพิวเตอร์: อินเตอร์เฟสการแสดงภาพของคอมพิวเตอร์มีภาพรวมระบบสีสัน

การตั้งค่าพารามิเตอร์ การแสดงพารามิเตอร์ การตั้งค่าโค้ง, โครงการโค้ง, การจําลองกระบวนการ

อินเตอร์เฟซเตือน, การพิมพ์เวลารายงาน และอินเตอร์เฟสการทํางานช่วย

มันมีปุ่มเริ่มต้นและหยุดหนึ่งหลังจากที่เส้นโค้งกระบวนการถูกตั้ง

5. พื้นที่ใช้งาน

6องค์ประกอบ สาเหตุ
