1400×1400×1100 มิลลิเมตร ลดล่าง เร็ว 650 องศาเซลเซียส อลูมิเนียม T6 ความร้อน
การบําบัดเตาอบดับ Solution
1การใช้งาน
โฟนต่อต้านการรักษาความร้อนของสารสกัดเหล็กอลูมิเนียมและการดับเป็นประเภทการทํางานระยะเวลา
เตาเผาความต้านทาน, ใช้หลักๆสําหรับการดับเร็วและการบําบัดสารละลายของชิ้นส่วนสกัดอลูมิเนียม
ชิ้นงานของเตาอบนี้ใช้การทํางานแขวน, ด้วยการไหลเวียนความร้อนที่ดีและค่อนข้างเรียบร้อย
ความร้อน
หลังจากการทําความร้อนและการกันความร้อน, ชิ้นงานสามารถหล่นจากเตาอบในสระน้ํา
กลางภายใน 10 วินาที และคุณภาพการรักษาการดับเป็นสูง
ระบบควบคุมอุณหภูมิรับรอง PID ไทริสตอร์ที่กระตุ้นการข้ามศูนย์และญี่ปุ่น Shimaden อัจฉริยะ
SR13 เครื่องวัดที่สามารถโปรแกรมได้ เพื่อควบคุมอุณหภูมิ
เครื่องบันทึกเพื่อบันทึกอัตโนมัติอุณหภูมิและอุณหภูมิเกิน ระเบิดการควบคุมคู่เพื่อให้แน่ใจว่า
ชิ้นงานไม่ร้อนเกิน
ส่วนการส่งเครื่องจักรกลของเตาดับไฟฟ้า ใช้การควบคุมและการทํางานที่เชื่อมต่อกัน
2ปริมาตรเทคนิคหลัก
| ไม่ ไม่ | รายการ | ปริมาตรเทคนิค |
| 1 | พลังประเมิน | 110KW±5% (1-100% กําลังปรับ) |
| 2 | ความดันเฉพาะ | ระดับความแรง 380V: 3P ความถี่: 50HZ |
| 3 | อุณหภูมิ | 650 °C |
| 4 | วิธีควบคุมอุณหภูมิ | SCR, PID regulator, การควบคุมอุณหภูมิเมตรไฟฟ้าญี่ปุ่น, ด้วย 485 อินเตอร์เฟซการสื่อสารและจอสัมผัส 10.1 นิ้วการส่งออกไปยัง U disk, ถ่ายสกรีนช็อต ฯลฯ ด้วยเครื่องเตือนความร้อนเกิน |
| 5 | จํานวนเขตทําความร้อน | 1 โซน |
| 6 | วิธีเชื่อมต่อ | Y |
| 7 | ความเหมือนกันของอุณหภูมิเตา | ± 5°C |
| 8 | ความแม่นยําในการควบคุมอุณหภูมิ | ± 1 °C |
| 9 | ขนาดภายในของกระเป๋า | 1400 × 1400 × 1100 มม |
| 10 | ระยะเวลาการลดลม | ≤ 10 วินาที |
| 11 | เวลาในการทําความร้อนในเตาอบว่าง | ≤ 1 ชั่วโมง |
| 12 | ความแม่นยําในการควบคุมอุปกรณ์ | ≤ 10KW |
| 13 | พลังงานพัดลมกระจาย | 7.5KW แฟนความถี่แปร 4 ต้น 1 ชุด |
| 14 | มอเตอร์ยกชาร์จ | ลินจ์ 2 ตันความเร็วสองเท่า, ขึ้น 10m / นาที, ลง 20m / นาที; ความเร็วการยก 10/20 เมตรต่อนาที, อุปกรณ์ที่มีมอเตอร์สองความเร็ว, เบรกไฟฟ้าแม่เหล็ก, กล่องควบคุมไฟฟ้าสองความเร็ว,และเชือกเหล็กขนาด 20 เมตร กว้าง 19.5 มิลลิเมตร |
| 15 | การเพิ่มอุณหภูมิของผนังด้านนอกของเตาอบ | ≤ 35 °C |
| 16 | ความจุ | < 1200Kg |
| 17 | วิธีจับประตูเตาอบ | การจับกระบอก |
| 18 | วิธีการทําความร้อน | รอบๆ การอบอุ่นเข็มขัดความต้านทาน |
3. โครงสร้าง

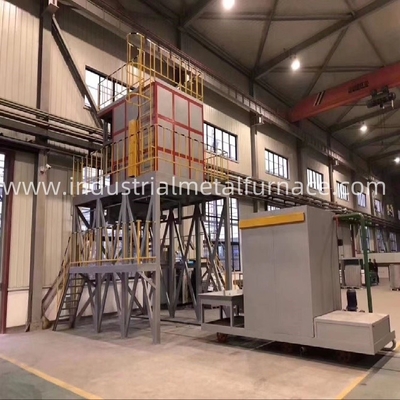

โฟนไฟฟ้าโครงสร้าง T6 ดรัปด็อบประกอบด้วยเตาอบอุ่น เครื่องยก
เครื่องดับไฟ
ระบบควบคุมและส่วนอื่นๆ
3.1เตาอบทําความร้อน
เครื่องอบอุ่นประกอบด้วยร่างกายเตาอบไฟฟ้า, เอกสารความร้อน, อุปกรณ์ระบายอากาศร้อน, ฐาน
กรอบและประตูเตาอบ
อุปกรณ์ปิด เป็นต้น
กรอบของเปลือกเตาอบดับถูก welded ด้วย 10 # โรงงานเหล็ก (ระยะของโครงการเหล็กช่อง
≤ 800mm) และความหนาของแผ่นเหล็กเปลือกเตาอบ ≥ 4mm
มันสามารถป้องกันการไหลของอากาศร้อนของลมปั่นระบายจากการสกัดเส้นใยร่างเตาอบ
ด้านบนของผนังภายในถูกผสมด้วยแผ่นสแตนเลสทนความร้อน 1Cr18Ni9 หนา 3 มม.
อุปกรณ์การหมุนเวียนอากาศร้อนประกอบด้วยอุปกรณ์พัดลมและแผ่นนําอากาศ
ของร่างเตาอบ แฟนทําจากเหล็กทนความร้อน 1Cr18Ni9Ti เพื่อเป็นใบลอยแฟนหลบศูนย์กลาง
และความสมดุลแบบไดนามิคถูกดําเนินการระหว่างการผลิต และการเชื่อมต่อใบและแกนถูกกระชับด้วยพริก
หม้อลมทําจากวัสดุ 1Cr18Ni9Ti
กรอบพื้นฐานใช้ในการวางร่างเตาอบและถูก welded ด้วย 16 # เหล็กช่องใหญ่
ประตูเตาอบและเปลือกเตาอบยังทําจาก 12 # ช่องเหล็ก welded เป็นกรอบ, ผนังภายนอกยัง
ผลิตจาก
แผ่นเหล็ก 6 มิลลิเมตร และผนังภายในทําจาก 1Cr18Ni9 ความหนา 2 มิลลิเมตร
อัดไฟ
ใยยางดัดด้วยเข็มเป็นวัสดุกันและรักษาความร้อน
ประตูเตาบานการรักษาความร้อนของสารละลาย T6 และร่างเตาบานถูกปิดด้วยผนึกอ่อนที่กดกระบอก
หลังจากเตาอบ
ประตูถูกวางไว้ กล่องใช้ผลักมันขึ้น และเส้นใยผ้านํามาใช้ในการทําผนึกอ่อน
กระเป๋าสตางค์วัสดุประกอบด้วยหลอดสี่เหลี่ยม 304 สแตนเลส และโปรไฟล์ 304 สแตนเลส
ถังน้ําเคลื่อนที่: ถังน้ําดับเคลื่อนที่ทําจากแผ่นเหล็กอัดเหล็ก 304 ขนาด 5 มม และขนาดใหญ่
สแตนเลสช่องเชื่อมและเสริม
อุปกรณ์คือปั๊มน้ําร้อน 4KW มีกลไกการเดินทางไฟฟ้าติดตั้งใต้ถังน้ําเคลื่อนที่
ใน 3 แถว และเครื่องลดที่ด้านหน้าเพื่อขับเคลื่อนล้อให้เคลื่อนที่ ก่อนที่จะเอาชิ้นงานออกจากเตาอบ
มันเคลื่อนย้ายไปทางด้านล่างของร่างเตาอบโดยการเคลื่อนย้ายไฟฟ้า และเปิดไปทางด้านนอกของร่างเตาอบเมื่อ
ถังน้ํามีท่อทําความร้อนทรง U เพื่อทําความร้อนถังน้ํา และมี
ระบบควบคุมอิเล็กทรอนิกส์เพื่อทําให้อุณหภูมิน้ํามั่นคง
พลังงานทําความร้อน: 45KW
3.2 เครื่องยก
อุปกรณ์ยกประกอบด้วยลินช์สองสปีด, กระเป๋าบรรทุก, สายโซ่ยก, ล้อม้วน, ฯลฯ
ลินช์ถูกติดตั้งอยู่ด้านหนึ่งของกรอบฐานและนํามาใช้ส่วนลดความเร็วต่ําที่มีการล็อคตัวเอง
อุปกรณ์เพื่อให้แน่ใจว่ากรอบการชาร์จสามารถยืนและช้าลงในตําแหน่งใด ๆ เพื่อป้องกันกรอบการชาร์จ
จากการชนถังดับไฟอย่างรวดเร็วเมื่อมันลง
3.3 ระบบควบคุม
ระบบควบคุมอุณหภูมิใช้ PID ไตริสตอร์กริกเกอร์ศูนย์ข้ามและ Shimaden ญี่ปุ่นสมาร์ทเมตร
เพื่อควบคุมอุณหภูมิ เครื่องบันทึกที่ไม่มีกระดาษจะใช้เพื่อบันทึกเส้นโค้งการเพิ่มอุณหภูมิ
ติดตั้งสัญญาณเตือน การควบคุมสองครั้ง จะทําให้ชิ้นงานไม่ร้อนเกิน
ส่วนการส่งเครื่องจักรกลของเตาอบ T6 ดรัป ดับปรับการควบคุม interlocking คือเมื่อเตาอบ
ประตูถูกเปิดเล็กน้อย การให้พลังงานของอุปกรณ์อัดลมและอุปกรณ์ทําความร้อนถูกตัดโดยอัตโนมัติ และ
พลังงานไฟฟ้าของอุปกรณ์ยกจะกลับมาโดยอัตโนมัติ เมื่อกระเป๋าชาร์จมาถึงจุดที่กําหนด
ตําแหน่งของเตาอบและประตูเตาอบถูกปิด การให้พลังงานของอุปกรณ์ยกถูกตัดโดยอัตโนมัติ
พลังงานพลังงานของอุปกรณ์อากาศและอุปกรณ์ทําความร้อนสามารถเชื่อมต่อได้เพียงหลังจากประตูเตาอบถูก
ปิดไว้เพื่อป้องกันอุบัติเหตุที่เกิดจากการทํางานผิดพลาด
5. พื้นที่ใช้งาน
| ไม่ ไม่ | รายการ | จํานวน |
| 1 | เครื่องอบอุ่นและดับไฟ | 1 ชุด |
| 2 | เครื่องยก | 1 ชุด |
| 3 | ระบบควบคุมจอสัมผัส PID | 1 ชุด |
| 4 | เทอร์โมคอปเปอร์ สายชดเชย | 1 ชุด |
| 5 | รถกระบะ | 1 ชุด |
| 6 | รากบรรทุกจากเหล็กไร้ขัด | 2 ชิ้น |
| 7 | ถังน้ําเคลื่อนที่จากสแตนเลส | 1 ชุด |
| 8 | การวาดพื้นฐาน | 1 บาท |
| 9 | อุปกรณ์ภาพรวม | 1 บาท |
| 10 | สัญลักษณ์ไฟฟ้า | 1 บาท |
| 11 | คู่มือการใช้งานเตาไฟฟ้า | 1 บาท |
6รายการส่วนประกอบหลัก
| ไม่ ไม่ | รายการ | ชื่อ |
| 1 | เครื่องควบคุมอุณหภูมิ | ประเทศญี่ปุ่น Shimaden Instruments |
| 2 | เครื่องควบคุมพลังงาน | จางซึ ดานเซียง |
| 3 | แบนด์ความต้านทาน | ปักกิ่ง ชูงง |
| 4 | วัสดุประปา | กลุ่ม Shandong Luyang |
| 5 | วัสดุไฟไหม้ | ยิกซิง จังหวัดเจียงซู |
| 6 | เหล็ก | Tangshan เหล็กและเหล็ก, Anshan เหล็กและเหล็ก |
| 7 | แผ่นสแตนเลส | TISCO |
| 8 | หน้าจอสัมผัส | MCGS, จีน |
| 9 | เครื่องลด | Jiangsu Yifan Transmission |
| 10 | ลิงค์ 2 ความเร็ว | ชานไฮ เชนเวย์ |
| หมายเหตุ: การปรับแต่งด้านบนสามารถเปลี่ยนเป็นแบรนด์ของระดับที่เท่าเทียมกัน โดยไม่ให้ลูกค้าสังเกต เพราะส่วนประกอบที่ไม่มีในปัจจุบัน | ||
