สระไฟฟ้า ประเภท Holdเตาหลอมสำหรับงานหลอมอลูมิเนียม
1.แอปพลิเคชัน
เตาหลอมประเภทสระน้ำส่วนใหญ่จะใช้สำหรับความร้อน
การเก็บรักษาสารละลายโลหะนอกกลุ่มเหล็ก
แนะนำโครงสร้าง
เตาหลอมประเภทพูลประกอบด้วยสามส่วนต่อไปนี้:
ตัวเตา ส่วนประกอบความร้อน และระบบควบคุมไฟฟ้าดิ
ส่วนบนของกล่องควบคุมไฟฟ้าเป็นวงจรควบคุมที่ต่ำกว่า
ส่วนหนึ่งเป็นวงจรไฟฟ้า

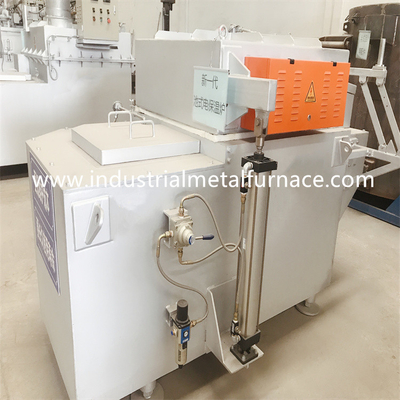

ตัวเตาประกอบด้วยรูชาร์จ, ห้องจับ,
รูระบายและฝาครอบเตารูชาร์จ รูระบาย
และห้องโฮลดิ้งถูกหล่อโดยรวมโดย 84ACX castable ซึ่งก็คือ
ผลิตโดย Allied Mineral Products(กำลังอัด 140MPA
เมื่ออุณหภูมิสูงถึง 110 ℃อัตราบรรทัดคือ 0.1%) ประเภทนี้
castable มีข้อดีคือ อลูมิเนียมไม่ติด ความแข็งแรงสูง ง่าย
อายุการใช้งานที่สะอาดและยาวนานฝาครอบเตาใช้ไฟเบอร์ทนไฟ
ผ้าฝ้ายแบรนด์ Janpnese ที่มีคุณสมบัติเก็บความร้อนได้ดี
และบำรุงรักษาง่าย

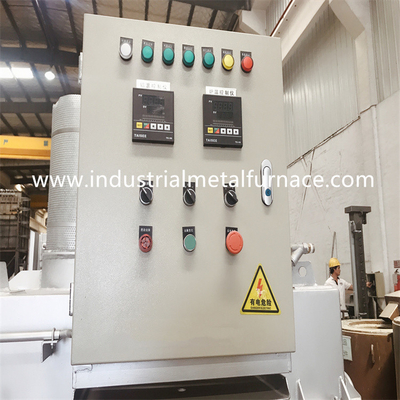

ระบบควบคุมไฟฟ้าใช้การควบคุมแบบ PID กับระบบอัจฉริยะ
ตัวควบคุมอุณหภูมิและตัวควบคุมกำลังอุณหภูมิ
ความแม่นยำในการควบคุมคือ ±3℃เตาหลอมสำหรับหล่อด้วย
มีสัญญาณเตือนอุณหภูมิเกิน
แหล่งจ่ายไฟที่จัดทำโดยผู้ซื้อ:
แหล่งจ่ายไฟ: 3 เฟส 5 สาย, 380V±10%, 50Hz±3 Hz;
ควบคุมกำลังไฟ: 220V±10%,50Hz±3Hz.
2.พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ทางเทคนิค | หน่วย | แบบอย่าง |
| WDL-BCD-1500 | ||
| กำลังไฟพิกัด | KW | 27 |
| แรงดันไฟฟ้า | วี | 380 |
| วิธีการเชื่อมต่อ | Y | |
| อุณหภูมิสูงสุด | ℃ | 850 |
| อุณหภูมิในการทำงาน | ℃ | 0-800 |
| อุณหภูมิพื้นผิวเตา | ℃ | ＜30℃+อุณหภูมิห้อง |
| ความถี่ | HZ | 50 |
| เฟส | 3 | |
| เวลาเพิ่มอุณหภูมิสำหรับเตาเปล่า | ชม. | ≤3 |
| ความจุสระ | กิโลกรัม | 1500 |
| น้ำหนักเตา | กิโลกรัม | 5500 |
3.ระบบทำความร้อนและระบบควบคุมไฟฟ้า
3.1.ระบบทำความร้อน
ก) ส่วนประกอบความร้อน—แท่งซิลิกอนคาร์ไบด์ (ทั้งหมด 6 ชิ้น)
ระบบควบคุม : ตัวควบคุมอุณหภูมิ (นำเข้าจากไต้หวัน 2 ชิ้น)
ตัวควบคุมกำลังไฟฟ้า, คอนแทค, รีเลย์
ส่วนประกอบในการวัดอุณหภูมิ: ข้อต่อความร้อน (2 ชิ้นเข้าด้วยกัน,
1 สำหรับวัดอุณหภูมิบรรยากาศเตาและอื่น ๆ สำหรับ
วัดอุณหภูมิอลูมิเนียมหลอมเหลว)
3.2.ระบบควบคุมไฟฟ้า (PID control)
ไทริสเตอร์เป็นส่วนประกอบควบคุมหลักของตัวควบคุมไฟฟ้า
ระบบ.กระแสไฟขาออกถูกควบคุมโดยการเปลี่ยนแปลงของ
มุมการนำของไทริสเตอร์เตาหลอมอลูมิเนียมไฟฟ้า
ใช้การควบคุมเฟสขั้นสูงและวงจรการยิงเพื่อควบคุมการนำไฟฟ้า
มุมของไทริสเตอร์ตัวควบคุมอุณหภูมิมีการป้องกันต่างๆ
ฟังก์ชั่น.เมื่ออุณหภูมิของเตาหลอมอลูมิเนียมสูงขึ้นกว่า
ขีด จำกัด บนหรือกระแสผิดปกติเนื่องจากความผิดพลาดตัวควบคุมสามารถ
หยุดเอาต์พุตพัลส์โดยอัตโนมัติและหยุดจ่ายไฟ
3.3.พารามิเตอร์ทางเทคนิคหลัก
ก) แรงดันใช้งาน: 380V 3 เฟส 50Hz;
b) วิธีการควบคุม: การควบคุมโพเทนชิออมิเตอร์แบบแมนนวลหรือแบบอัตโนมัติ
สัญญาณควบคุม 0-5VDC;
c) ฟังก์ชัน soft start-up: การเคลื่อนไหวเริ่มต้นหลังจาก 0.5 วินาที;
ง) ความแม่นยำในการควบคุมอุณหภูมิ: ±5℃( ภายใต้สภาวะการทำงานมาตรฐาน)
3.4.ส่วนประกอบไฟฟ้าหลัก
ก) ตู้ควบคุม 1 ชิ้น;
b) ตัวควบคุมอุณหภูมิ ต้นทางของไต้หวัน 2 ชิ้น (ตัวควบคุมหนึ่งตัว
ด้วยระเบียบ PID)
c) ตัวควบคุมกำลัง 1 ชุด;
d) ส่วนประกอบไฟฟ้าแรงต่ำ 1 ชุด;
e) ข้อต่อความร้อน 2 ชิ้น (ชิ้นที่วัดการหลอมเหลว
อุณหภูมิอลูมิเนียมถูกหุ้มไว้ในท่อป้องกัน
