การหลอมอลูมิเนียมและเตาหลอม, กระบวนการหล่ออลูมิเนียม
1.บทนำทั่วไป
เตาหลอมและจับโลหะผสมอลูมิเนียมมีขนาดกะทัดรัด
โครงสร้างสำหรับหลอมและจับของเหลวอลูมิเนียมการหลอมละลาย
ห้องถูกสร้างขึ้นโดยวัสดุที่ขึ้นรูปครั้งเดียวซึ่งมี
ความแข็งแรงสูงและอายุการใช้งานยาวนานเตาหล่ออลูมิเนียม
มาพร้อมหัวเผายี่ห้อดังที่มีฟังก์ชั่นอัตโนมัติ
การจุดระเบิดและการควบคุมอุณหภูมิเตาหลอมโลหะอุตสาหกรรม
มีเครื่องเตือนอุณหภูมิเกิน
2.พารามิเตอร์ทางเทคนิค
| แบบอย่าง | WDL-RJL-750 |
| ปริมาณ | 1 ชุด |
| อัตราการหลอมเหลว | 750 กก./ชม. (ลักษณะการทำงานต่อเนื่องและสภาพการทำงานที่กำหนด)ความจุห้องเก็บสัมภาระ 2250kg |
| เชื้อเพลิง | ก๊าซธรรมชาติ;แรงดันอากาศ 5-7kPA |
| อุณหภูมิในการทำงาน |
700-750℃ อัตราการทำความร้อนประมาณ 60-80 ℃ต่อชั่วโมง |
| ปริมาณการใช้ก๊าซธรรมชาติ | อลูมิเนียมประมาณ 65-70m3 / ตัน (ที่สภาพการทำงานที่ได้รับการจัดอันดับ) |
| อากาศแรงดันสูง | 0.5 ～ 0.7Mpa 1.5M3 / ชม. (แยกอากาศแห้งน้ำมันและน้ำออก) |
| แหล่งจ่ายไฟ | 380V 50HZ 5.5kW |
| คะแนนการทำงาน | เงื่อนไข |
ก) เนื้อหาของเครื่องชั่งในวัตถุดิบน้อยกว่า 5% โดยเฉพาะอย่างยิ่งไม่มี
ตาชั่งที่ออกซิไดซ์ได้ง่าย
b) อัตราส่วนวัสดุหลอมเหลว: วัสดุรีไซเคิล 50%, แท่งอลูมิเนียม 50%;
c) เตาเผาทำงานอย่างต่อเนื่องอุณหภูมิหลอมเหลวตั้งไว้ที่ 720 ℃
ง) การสิ้นเปลืองน้ำมันเชื้อเพลิงคำนวณจากการบริโภคต่อเนื่อง 3 ชั่วโมง
ลักษณะการทำงาน
จ) ค่าความร้อนก๊าซธรรมชาติ: 8600Kcal/m3;
f) ผลผลิตคำนวณตามเงื่อนไขเบื้องต้นที่มีการชาร์จเตาหลอม
ด้วยวัตถุดิบ 750 กก./ชม. และของเหลวอลูมิเนียมถูกระบายออกด้วยอัตรา 750 กก./ชม.
g) อัตราการสูญเสียการหลอมเหลวของของเหลวอลูมิเนียมน้อยกว่า 1.5%
3. วัตถุดิบสำหรับการหลอม
ก) แท่งอลูมิเนียม (น้ำหนักเฉลี่ยต่ำกว่า 8 กก.);
อัตราการเติมของห้องหลอมเหลว: 50% (ต้องปลดสายรัดบรรจุและ
ต้องกระจายแท่งโลหะเข้าไปในเตาเผา)
b) วัสดุรีไซเคิล (ขนาดต้องเล็กกว่ารถเข็นชาร์จ)
อัตราการเติมของห้องหลอมเหลว : 50%;
4. โครงสร้างเตา
4.1 เปลือกเตาหลอมจากแผ่นเหล็กและเหล็กกล้าหน้าตัดก็พอแล้ว
แข็งแรงและได้รักษาพื้นที่สำหรับการขยายตัว
4.2 เต้าเสียบอะลูมิเนียม (ชนิดปลั๊กกระบอกนิวแมติก)
ของเหลวอลูมิเนียมถูกปล่อยผ่านรางระบายไปยังอุปกรณ์ติดตามผล
มีวาล์วเปลี่ยนแบบแมนนวลและช่องจ่ายของเหลวเปิดหรือปิดผ่าน
การควบคุมกระบอกสูบนิวแมติก(ปลั๊กของเหลวเป็นส่วนสิ้นเปลือง)
4.3 ประตูตะกรันและการตรวจสอบเฉพาะจุดและทำความสะอาดประตู
วงกบประตูรอบตัวประตูของประตูเตาหลอมแต่ละบานทำด้วยเหล็กหล่อ
พื้นผิวประตูทำจากแผ่นเหล็กธรรมดาและวัสดุทนไฟภายใน
ประตูเป็นแผ่นฉนวนและหล่อด้วยอุณหภูมิสูง
4.4 ฝาปิดช่องชาร์จ
โครงของฝาครอบป้อนอาหารทำจากแผ่นเหล็กธรรมดาและด้านในของ
ฝาครอบสร้างด้วยแผ่นกันความร้อน + หล่อด้วยอุณหภูมิสูงได้ดิ
การเปิดและปิดฝาครอบด้านบนนั้นขับเคลื่อนด้วยกระบอกสูบ
4.5 ซับในวัสดุทนไฟ
| โครงสร้าง | ชั้นแรก | ชั้นที่สอง | ชั้นที่สาม | ชั้นที่สี่ | |
|
โฮลดิ้ง ห้อง |
ด้านล่าง, ด้านบน, ประตู, ตัวเตา |
หล่อซึมผ่านไม่ได้; อิฐอลูมิเนียมความหนาแน่นสูงและสูง อิฐดินเหนียวทนความร้อน ทนความร้อนได้
|
อิฐฉนวนมัลไลท์ แผ่นใยไม้อัดเซรามิกฉนวนซุปเปอร์ วัสดุเก็บความร้อน ซุปเปอร์บอร์ด; |
ทนความร้อนได้ ; หล่อซึมผ่านไม่ได้; แผ่นใยไม้อัดเซรามิกฉนวนซุปเปอร์ |
กระดานฉนวนนาโน |
| ห้องหลอมเหลวและหอชาร์จ |
หอชาร์จ; บริเวณรอบเตา; เตียง furnce เอียง;ฝาครอบเตา; |
อิฐดินเหนียวทนไฟ (ตรงข้ามพอร์ตชาร์จ); ความแข็งแรงสูงเป็นพิเศษ castable; |
แผ่นใยไม้อัดเซรามิก คอนกรีตฉนวน อิฐดินเหนียวทนไฟ; |
แผ่นใยไม้อัดเซรามิกฉนวน |
กระดานฉนวนนาโน |
หมายเหตุ: เพื่อป้องกันไม่ให้เกิดออกไซด์ในเตาหลอมอลูมิเนียม
และยืดอายุการใช้งานของวัสดุทนไฟ นอกเหนือจากการทำความสะอาดตะกรันทุกวัน กรุณาปิด
ลงเตาหลอมอลูมิเนียมและถือทุกๆ 6 เดือนเพื่อทำความสะอาดออกไซด์ในเตาหลอม
4.6 ระบบเอียงไฮดรอลิก
ตัวเตาได้รับการออกแบบด้วยฟังก์ชั่นการเอียงส่วนใหญ่ประกอบด้วยกระบอกไฮดรอลิก
วาล์วควบคุมและท่อส่ง

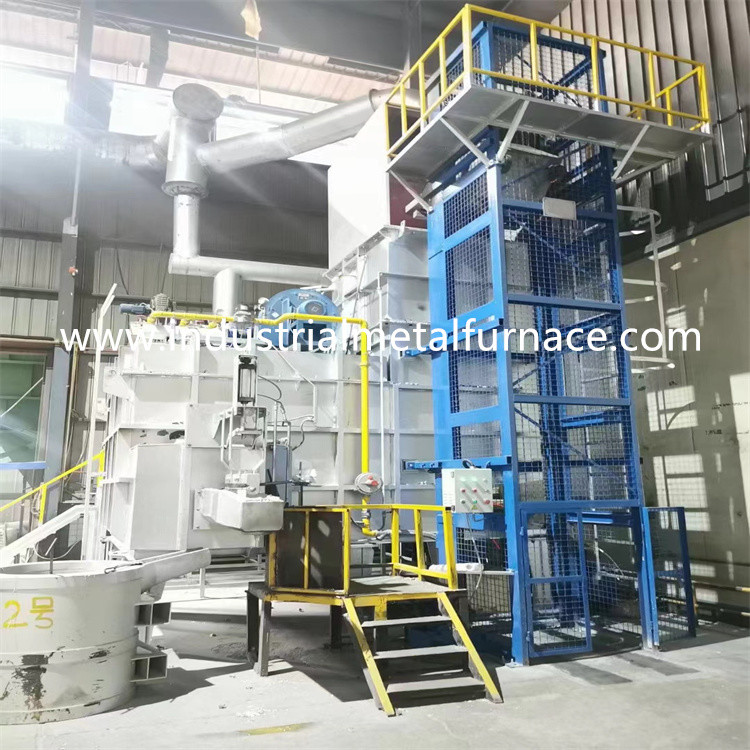

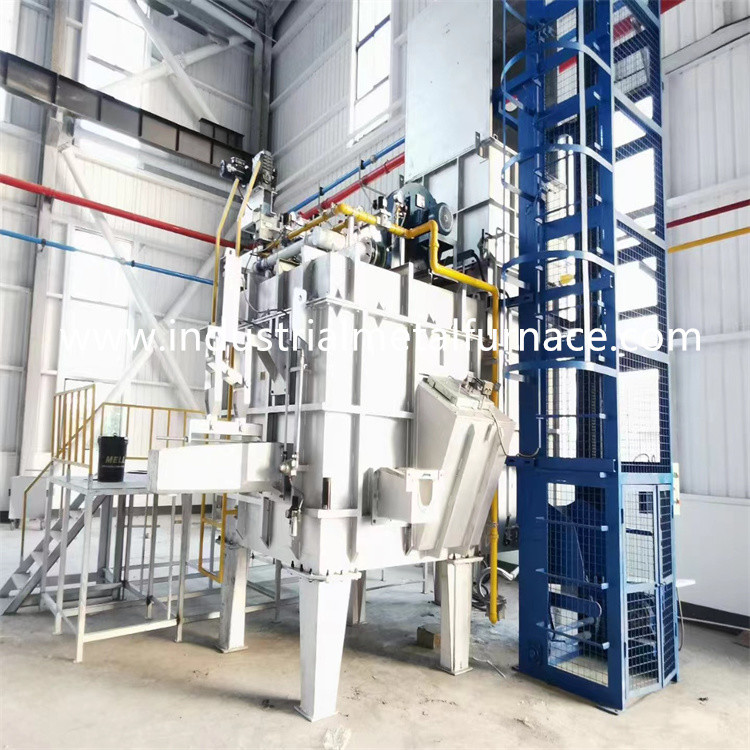

เตาหลอมอลูมิเนียมและโฮลดิ้งในโรงงานของเรา:
