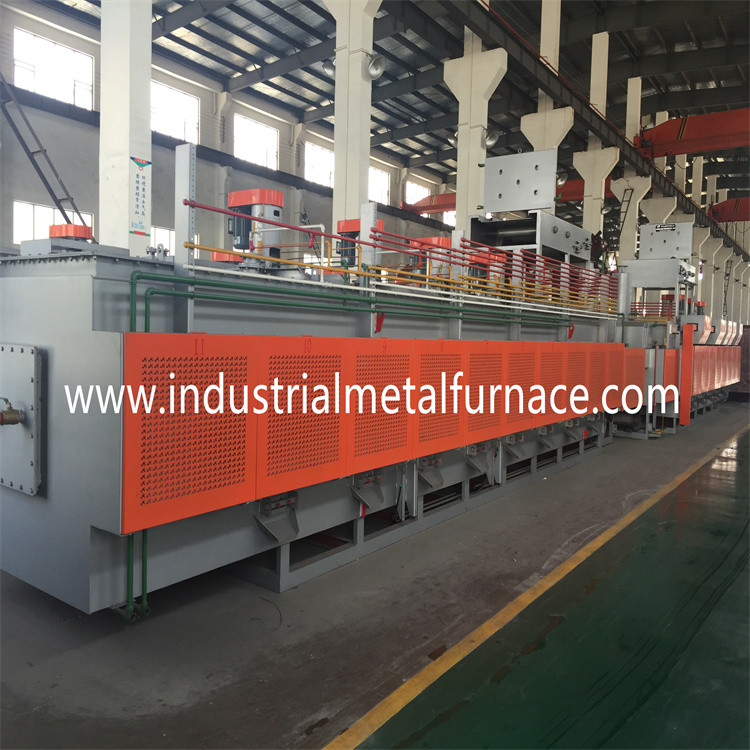

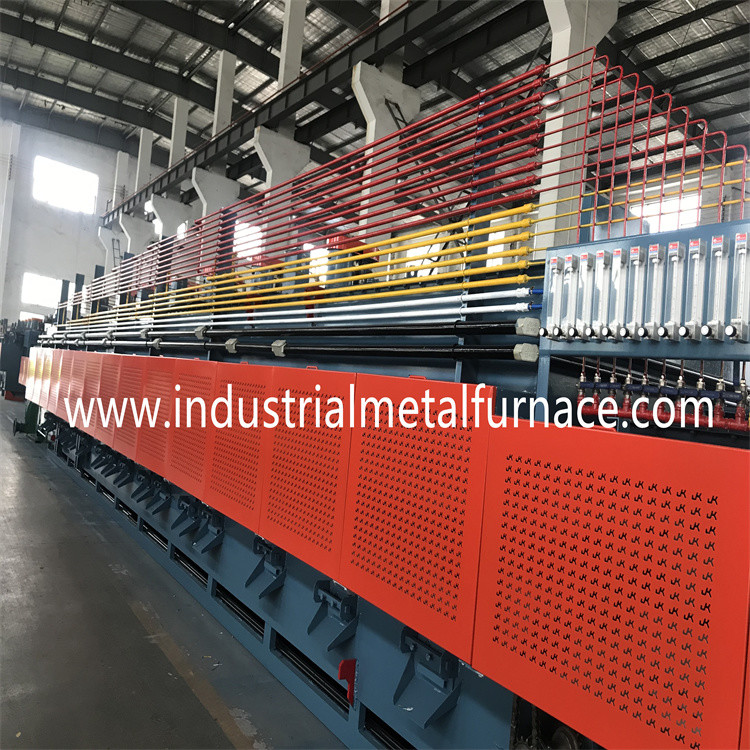

รองรับลูกกลิ้งต้านทานไฟฟ้าต่อเนื่อง

เตาหลอมสายพานลำเลียงสำหรับรัด

1.ความต้องการของผู้ซื้อ

1.1 ผลิตภัณฑ์: สกรู เกรด 1022;

1.2 กระบวนการ: carburizing และแบ่งเบาบรรเทา

1.3 ผลผลิต: คาร์บูไรซ์: 100 กก./ชม.;

2. ข้อกำหนด

ตามความต้องการของผู้ซื้อเราขอแนะนำลูกค้าของเรา

เพื่อเลือก 400 * 5000 * 80 มม. รองรับเตาสายพานตาข่ายไฟฟ้าแบบลูกกลิ้ง

3. บทนำทั่วไปของอุปกรณ์และคุณสมบัติหลัก

3.1 เตาหลอมสายพานตาข่ายผสมผสานเทคโนโลยีขั้นสูงจากประเทศไต้หวัน

ส่วนประกอบที่สำคัญนำเข้าจากต่างประเทศ

3.2 สายการผลิตประกอบด้วยลูกกลิ้งค้ำยันแม่เหล็ก

เตาเผา, ถังดับ, แท่นถอดน้ำมัน, เครื่องหลังทำความสะอาด, ลูกกลิ้งรองรับ

เตาหลอมสายพานตาข่ายและระบบควบคุมไฟฟ้า

4. พารามิเตอร์พื้นฐานของสายการผลิต

5. ข้อกำหนดอุปกรณ์ของ Mesh Belt Furnace

1 อุณหภูมิในการทำงาน:

เตาดับ:820 ~ 950 ℃;ถังดับ 60 ～ 80 ℃;เครื่องหลังทำความสะอาด:

40 ～ 60 ℃;เตาหลอม: 300 ~ 450 ℃;

2 ผลผลิต

การชุบแข็ง: 80-160kg/h (แตกต่างกันไปตามขนาดชิ้นงาน, น้ำหนัก, การซ้อน

วิธีการและเงื่อนไขอื่นๆ ที่เกี่ยวข้อง)

บรรยากาศ 3 เตา

เตาหลอม: เมทานอล+โพรเพน

เตาหลอม: อากาศ

4 เตาหลอมสายพานตาข่าย

ความกว้างของสายพานตาข่าย: 400 mm

ความยาวขาเข้า: 2000 mm

อุ่นเข็มขัดความยาว: 1100mm

ความยาวพื้นที่ทำงาน: 5000mm

ความสูงที่มีประสิทธิภาพ: 80mm

5 ถังน้ำมันดับ

ความกว้างของสายพานตาข่าย : 600mm

ความยาวถังน้ำมัน: 3800mm

ความกว้างของถังน้ำมัน: 1600mm

ความลึกของถังน้ำมัน: 1800mm

ปริมาณถัง: 8 m³

6 แท่นถอดน้ำมัน

ความกว้างของสายพานตาข่าย : 600mm

7 เครื่องหลังทำความสะอาด

ความกว้างของสายพานตาข่าย : 600mm

ปริมาณถัง: 1.5m³

เตาแบ่งเบาสายพาน 8 ตาข่าย

ความสูงที่มีประสิทธิภาพ: 100mm

ความกว้างของสายพานตาข่าย : 700mm

ความยาวพื้นที่ทำความร้อน: 5000mm

6. สายการผลิตไฟฟ้าและการใช้พลังงาน

6.1 พาวเวอร์

พลังงานความร้อน: 380V±10%, 3 เฟส, AC, 50HZ;

ระบบการวัดและควบคุม: 220V±10%, 50HZ

ระบบทำความร้อน: ประมาณ 234kW

กำลังของระบบขับเคลื่อนและจุดสิ้นเปลืองอื่นๆ: ประมาณ 24kW

แหล่งจ่ายไฟของเตาต้านทานไฟฟ้า: ประมาณ 258kW

การใช้พลังงานในการทำงานปกติ: ประมาณ 100kW

6.2 พารามิเตอร์ท่อทางเข้าบรรยากาศ

ท่อจ่ายเมทานอล: 2-3 ลิตร/ชม. ;≥0.04 Mpa;

ท่อทางเข้าโพรเพน: ควบคุมอัตโนมัติด้วยการจ่าย ≤500L/h;แรงดันจ่าย≥0.04Mpa;

6.3 น้ำหล่อเย็น

คุณภาพน้ำ: ตามมาตรฐานน้ำหมุนเวียนในอุตสาหกรรมแคลเซียมต่ำ

สารแขวนลอย: สูงสุด 10 มก./ลิตร;

ขนาดรูตาข่ายกรอง: สูงสุด 0.3 มม.;

อุณหภูมิขาเข้า: (สูงสุด) 30 ℃ (ในฤดูร้อน)

อุณหภูมิขาเข้า: (นาที) 5 ℃ (ในฤดูหนาว)

ความแตกต่างของอุณหภูมิ: 10 ℃

แรงดันขาเข้า: 0.2 Mpa;

ปริมาณการใช้น้ำสูงสุด: ประมาณ 30m3/h (หมุนเวียนใช้)

6.4 อุปกรณ์เสริม (จัดหาโดยผู้ซื้อ)

ถังเก็บน้ำหล่อเย็นและหอหล่อเย็นมักจะติดตั้งอยู่นอกโรงปฏิบัติงาน

แต่ใกล้สายการผลิตความจุกำลังทำความเย็นควรอยู่ที่≥30m3/h

ระบบควบคุมไฟฟ้าด้วยคอมพิวเตอร์

ตู้ควบคุมไฟฟ้า (สายไฟรวม)

ตู้ควบคุมไฟฟ้า 1000*700*2000มม. 4 ชิ้น;

กระบวนการผลิตทั้งหมดได้รับการจัดการโดยคอมพิวเตอร์และตรวจสอบ

โดยระบบ PLCระบบควบคุมเตาสายพานแบบต่อเนื่อง

มีการตรวจสอบการจัดการตามเวลาจริง

และการควบคุมอุณหภูมิ, ระบบขับเคลื่อน, มอเตอร์, ความร้อน

ระบบและความปลอดภัย
