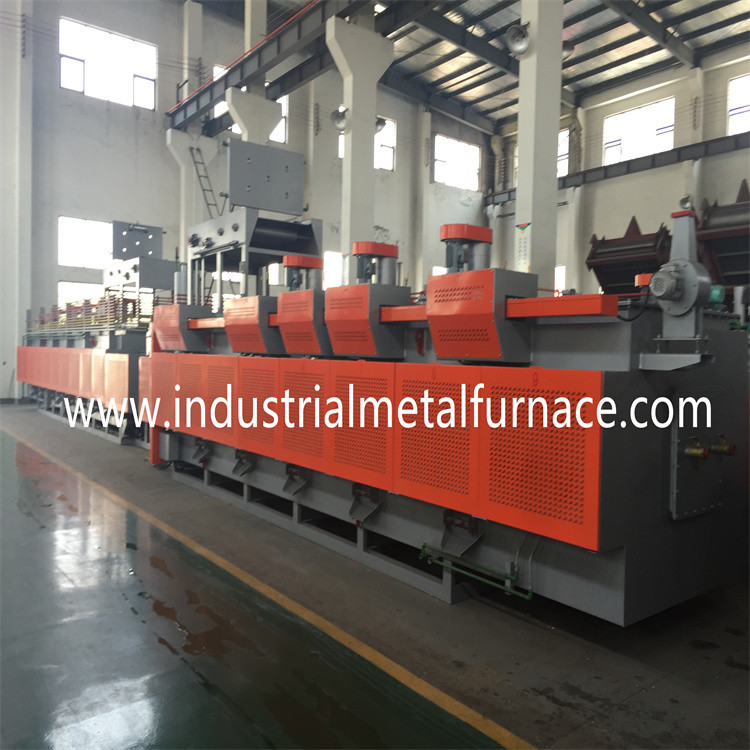

รองรับลูกกลิ้งลำเลียงแบบต่อเนื่องไฟฟ้า

เตาสายพานตาข่าย , เตาสายพานต่อเนื่อง

1.ความต้องการของผู้ซื้อ

1.1 สินค้า: รัด, แขน;

1.2 กระบวนการ: ดับสดใส แบ่งเบาบรรเทา;

1.3 ผลผลิต: ดับ: 200-250kg/h;

2. ข้อกำหนด

ตามความต้องการของผู้ซื้อเราขอแนะนำ

ลูกค้าเลือกเตาสายพานตาข่ายอย่างมีประสิทธิภาพ

เตาหลอมสายพานตาข่าย ขนาด 50mm*5000mm

(ความกว้างของสายพานตาข่าย*สูง)

3. บทนำทั่วไปของอุปกรณ์และคุณสมบัติหลัก

1 บทนำทั่วไป

1.1 สายการอบชุบด้วยความร้อนผสมผสานเทคโนโลยีขั้นสูงจาก

ไต้หวัน.ส่วนประกอบที่สำคัญนำเข้าจากต่างประเทศ

1.2 สายการผลิตประกอบด้วยการชาร์จด้วยสายพานแม่เหล็ก

เครื่อง, เครื่องทำความสะอาดล่วงหน้า, รองรับเตาชุบลูกกลิ้ง,

ถังดับ, แท่นถอดน้ำมัน, เครื่องหลังทำความสะอาด,

เตาหลอมสายพานตาข่ายลูกกลิ้งรองรับและระบบควบคุมไฟฟ้า

คุณสมบัติ:

2.1 เพื่อตอบสนองความต้องการในการผลิตชิ้นส่วนยึด เตาหลอม

ใช้เทคโนโลยีของไต้หวันและปรับปรุงผลการประหยัดพลังงานใน

พื้นที่ของซับวัสดุทนไฟ

2.2 สายการผลิตใช้ระบบทำความร้อนแรงดันต่ำผ่าน

หม้อแปลงไฟฟ้าเพื่อยืดอายุการใช้งานของท่อความร้อน

2.3 สายพานตาข่ายรองรับลูกกลิ้งรองรับที่มีการซิงโครไนซ์

การเคลื่อนไหวเพื่อให้สายพานตาข่ายรับแรงตึงขั้นต่ำ

2.4 ลูกกลิ้งได้รับการสนับสนุนโดยแบริ่งปิดผนึกแรงดันสูงพิเศษ

2.5 สายพานตาข่ายได้รับการออกแบบด้วยอุปกรณ์เตือนการขนส่งที่ผิดปกติ

เพื่อให้มั่นใจถึงการเคลื่อนไหวที่มั่นคงของสายพานตาข่าย

2.6 บรรยากาศที่หยดลงมาจะถูกทำให้เป็นแก๊สโดยเครื่องผลิตแก๊สแล้วส่งเข้าไปใน

เตาเผามีการติดตามและควบคุมบรรยากาศอย่างต่อเนื่อง

โดยเครื่องตรวจวัดออกซิเจน

2.7 สายพานตาข่ายร้อนกลับสู่ทางเข้าเตาหลอมและ

อุ่นชิ้นส่วนที่เย็นซึ่งช่วยประหยัดพลังงานได้มาก

4. พารามิเตอร์พื้นฐานของสายการผลิต

4.1 กำลังโหลดทั้งหมด: ประมาณ 286kw;แหล่งจ่ายไฟ 3 เฟส, 380v, 50Hz;

4.2 ความยาวทั้งหมด: ประมาณ 30 เมตร;

4.3 หน่วยของสาย: เครื่องชาร์จ, เครื่องทำความสะอาดล่วงหน้า, การดับ

เตาเผา, ถังดับ, แท่นถอดน้ำมัน, เครื่องหลังทำความสะอาด,

เตาแบ่งเบาบรรเทา

4.4 น้ำหนักรวม: ประมาณ 42 ตัน;

5. ข้อกำหนดอุปกรณ์

1 อุณหภูมิในการทำงาน:

เครื่องทำความสะอาดล่วงหน้า: 40 ~ 60 ℃;เตาดับ:820 ~ 950 ℃;ดับ

ถัง 60 ～ 80 ℃;เครื่องหลังทำความสะอาด: 40 ～ 60 ℃;เตาหลอม: 300 ~ 450 ℃;

2 ผลผลิต

การชุบแข็ง: 200-250 กก./ชม. (ขึ้นอยู่กับขนาดชิ้นงาน, น้ำหนัก,

วิธีการซ้อนและเงื่อนไขอื่น ๆ ที่เกี่ยวข้อง)

บรรยากาศ 3 เตา

เตาหลอม: เมทานอล+โพรเพน

เตาหลอม: อากาศ;

4 เครื่องชาร์จ

ความกว้างของสายพานตาข่าย: 500 mm

5 เครื่องล้างล่วงหน้า

ความกว้างของสายพานตาข่าย: 500 mm

ปริมาณถัง: 1.5m3;

6 เตาหลอมสายพานตาข่าย

ความกว้างของสายพานตาข่าย: 500mm

ความยาวขาเข้า: 2000mm

อุ่นเข็มขัดความยาว: 1100mm

ความยาวพื้นที่ทำงาน: 5000mm

ความสูงที่มีประสิทธิภาพ: 80mm

ถังน้ำมันดับ 7 ถัง

ความกว้างของสายพานตาข่าย : 800mm

ความยาวถังน้ำมัน: 3800mm

ความกว้างของถังน้ำมัน: 1600mm

ความลึกของถังน้ำมัน: 1800mm

ปริมาณถัง: 8 m³

8 แท่นถอดน้ำมัน

ความกว้างของสายพานตาข่าย : 800mm

9 เครื่องหลังทำความสะอาด

ความกว้างของสายพานตาข่าย : 800mm

ปริมาณถัง: 1.5m³

เตาแบ่งเบาสายพาน 8 ตาข่าย

ความสูงที่มีประสิทธิภาพ: 100mm

ความกว้างของสายพานตาข่าย : 800mm

ความยาวพื้นที่ทำความร้อน: 5000mm

6. สายการผลิตไฟฟ้าและการใช้พลังงาน

6.1 พาวเวอร์

พลังงานความร้อน: 380V±10%, 3 เฟส, AC, 50HZ;

ระบบการวัดและควบคุม: 220V±10%, 50HZ

ระบบทำความร้อน: ประมาณ 310kW

กำลังของระบบขับเคลื่อนและจุดสิ้นเปลืองอื่นๆ: ประมาณ 24kW

แหล่งจ่ายไฟของทั้งสาย: ประมาณ 334kW

การใช้พลังงานในการทำงานปกติ: ประมาณ 150kW

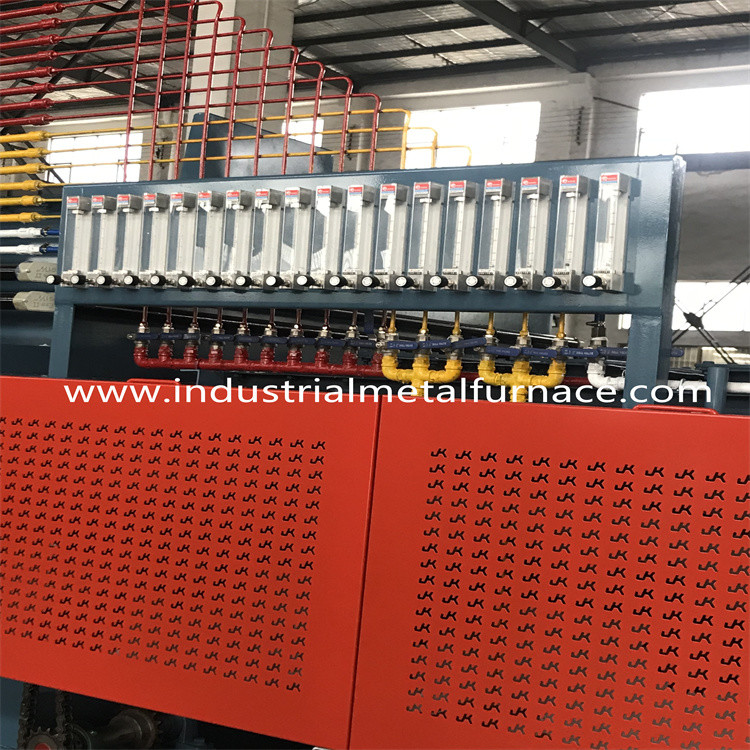

6.2 พารามิเตอร์ท่อทางเข้าบรรยากาศ

ท่อจ่ายเมทานอล: 2-3 ลิตร/ชม. ;≥0.04 Mpa;

ท่อทางเข้าโพรเพน: ควบคุมอัตโนมัติด้วยการจ่าย ≤500L/h;จัดหา

ความดัน≥0.04Mpa;

6.3 น้ำหล่อเย็น

คุณภาพน้ำ: ตามมาตรฐานอุตสาหกรรมแคลเซียมต่ำของรัฐ

น้ำหมุนเวียน

สารแขวนลอย: สูงสุด 10 มก./ลิตร;

ขนาดรูตาข่ายกรอง: สูงสุด 0.3 มม.;

อุณหภูมิขาเข้า: (สูงสุด) 30 ℃ (ในฤดูร้อน)

อุณหภูมิขาเข้า: (นาที) 5 ℃ (ในฤดูหนาว)

ความแตกต่างของอุณหภูมิ: 10 ℃

แรงดันขาเข้า: 0.2 Mpa;

ปริมาณการใช้น้ำสูงสุด: ประมาณ 30m3/h (หมุนเวียนใช้)

6.4 อุปกรณ์เสริม (จัดหาโดยผู้ซื้อ)

มักจะติดตั้งถังเก็บน้ำหล่อเย็นและหอหล่อเย็น

นอกเวิร์กชอป

แต่ใกล้สายการผลิตความจุพลังงานความเย็น

ควรเป็น≥30m³/ชม.

7. ข้อกำหนดทางเทคนิค ต่อหน่วย

สายชาร์จแม่เหล็ก

เครื่องชาร์จประกอบด้วยระบบสายพานลำเลียงแบบแม่เหล็ก

เฟรม เข็มขัดแม่เหล็ก และระบบขับเคลื่อนทำโครงเครื่อง

จากเหล็กฉากและแผ่นเหล็ก

1 โซ่และล้อเฟือง: P=25.4mm, 1 ชุด;

เกียร์ทด 2 ตัว 0.55kw 1 ชุด

3 แถบแม่เหล็ก: 500*3450*1/2 มม. (SUS304) 1 ชิ้น

4 เหล็กแม่เหล็กแรงสูง: 28*26*12 1 กลุ่ม;

5 มอเตอร์สั่นสะเทือน: 250W, 1 ชุด;

8.Mesh Belt Type เครื่องทำความสะอาดล่วงหน้า

เครื่องทำความสะอาดสายพานตาข่ายเป็นแบบจุ่มมี3

ตำแหน่งงานที่กำลังจุ่มและทำความสะอาด น้ำสบู่

การพ่นและการเป่าแห้งด้วยลมแรงเครื่องชาร์จมาพร้อมกับ

หัวฉีดแรงและขนาบข้างด้วยน้ำมันน้ำหนึ่งแยก

ถังและถังเก็บน้ำมันหนึ่งถังน้ำมันที่เก็บมาก็ใช้ได้

• ตัวถัง

ตัวถังทำความสะอาดทำจากแผ่นเหล็กและส่วนตัดขวาง

เหล็กที่เชื่อมเข้าด้วยกัน

• อุปกรณ์ขับเคลื่อนสายพานตาข่าย

สายพานตาข่าย: 500 มม. 1 ชิ้น;

โซ่และเฟืองล้อ : P=50.8mm, 1 set;

ลดเกียร์: 0.37kW, 1 ชุด;

• ปริมาตรถังทำความสะอาด: 1500L;
• ปั๊มฉีดทำความสะอาด: 2.2kW d=50mm 1 ชุด;
• อุปกรณ์ทำความร้อน: 380V/4kW, 6 ชิ้น, รวม 24KW;
• ถังแยกน้ำมันและน้ำ

เครื่องแยกน้ำมันและน้ำ 1 ชุด;

ปั๊มของเหลว 0.37kW 1 ชุด;

มอเตอร์เกียร์ 0.10kW 1 ชุด;

• พัดลมเป่าแห้งที่ทางออก 1 ชุด;
• ตัวควบคุมอุณหภูมิ Honeywell 1 ชุด;

ตัวต้านทานความร้อน PT100 1 ชิ้น;

• เครื่องตรวจจับการขับขี่ Omron 1 ชุด;
• ตัวป้องกันโอเวอร์โหลด 1 ชุด;

9.Mesh Belt Quenching Furnace　

เตาหลอมเป็นส่วนสำคัญของสายการผลิตมันคือ

ประกอบด้วยเปลือกเตา, ขาตั้งเครื่องด้านหน้า, การเก็บรักษาความร้อน

วัสดุ อุปกรณ์ทำความร้อน อุปกรณ์ควบคุมอุณหภูมิ และบรรยากาศ

อุปกรณ์จัดหา

9.1 พารามิเตอร์หลัก:

ความกว้างของสายพานตาข่าย: 500mm

ความยาวพื้นที่ทำงาน: 5000mm

ความยาวทางเข้า: 2000mm

ความยาวพื้นที่อุ่น: 1100mm

การควบคุมอุณหภูมิ: การควบคุม PID 4 โซน;

กำลังไฟ: 150KW;

ความสม่ำเสมอของอุณหภูมิเตา: ≤± 5 ℃ความสม่ำเสมอของอุณหภูมิสำหรับ

ส่วนเดียวกัน:≤±3℃;อุณหภูมิผนังด้านนอกของเตาเผาเพิ่มขึ้น: ≤50℃

ความแม่นยำในการควบคุมอุณหภูมิ: ±1℃;

ความแม่นยำในการควบคุมศักย์คาร์บอน: ≤±0.05%C ช่วงการวัด: 0-1.5%C;
