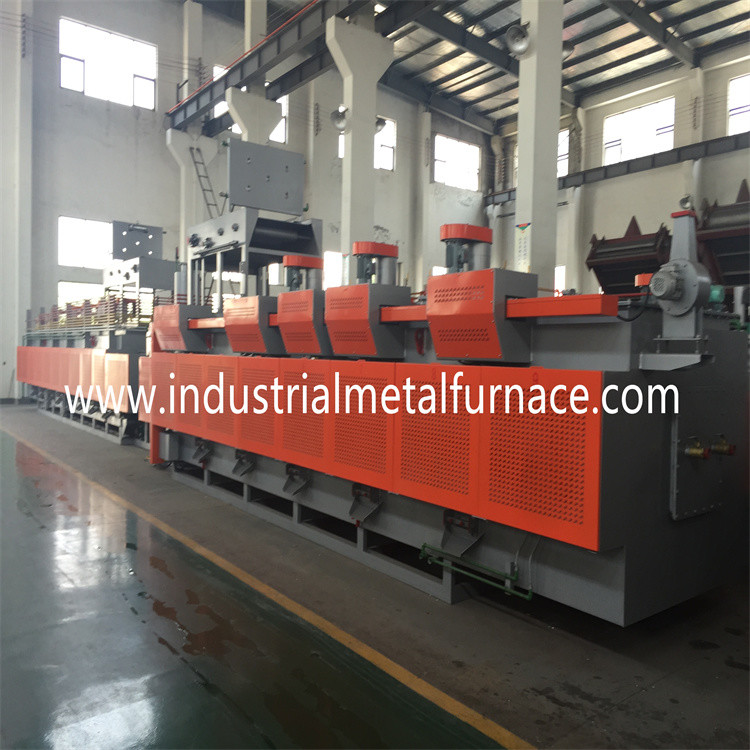

ลูกกลิ้งรองรับไฟฟ้าคุณภาพสูงของ Wondery

สายพานตาข่ายประเภทเตาหลอม Tempering

1. ข้อกำหนดพื้นฐาน

1.1 ผลิตภัณฑ์: สกรูยึดตัวเอง, สกรูยึดผนังเหล็ก

1.2 กระบวนการ: carburizing, carbonitriding, การชุบแข็งและการแบ่งเบาบรรเทา

1.3 ผลผลิต: ดับ: 150-250kg/h;

2. ข้อกำหนด

ตามความต้องการของผู้ซื้อเราขอแนะนำลูกค้าของเรา

เลือก500*6000mmรองรับเตาสายพานตาข่ายไฟฟ้าแบบลูกกลิ้ง

3. พารามิเตอร์พื้นฐานของสายการผลิต

4. บทนำทั่วไปของอุปกรณ์และคุณสมบัติหลัก

1. บทนำทั่วไป

1.1 เตาหลอมแบบสายพานผสมผสานเทคโนโลยีขั้นสูงจาก

ไต้หวัน.ส่วนประกอบที่สำคัญนำเข้าจากต่างประเทศ

1.2 สายการผลิตประกอบด้วยเตาเผาลูกกลิ้งรองรับ

ถังดับ, แท่นถอดน้ำมัน, เครื่องหลังทำความสะอาด, ลูกกลิ้งรองรับ

เตาหลอมสายพานตาข่ายและระบบควบคุมไฟฟ้า

2. คุณสมบัติ:

2.1 เพื่อตอบสนองความต้องการในการผลิตชิ้นส่วนยึด เตาหลอมใช้

เทคโนโลยีไต้หวันและปรับปรุงผลการประหยัดพลังงานในพื้นที่ของ

ซับวัสดุทนไฟ

2.2 เตาแบบสายพานใช้ความร้อนแรงดันต่ำผ่านหม้อแปลงไฟฟ้า

เพื่อยืดอายุการใช้งานของท่อความร้อน

2.3 สายพานตาข่ายรองรับลูกกลิ้งรองรับที่มีการซิงโครไนซ์

การเคลื่อนไหวเพื่อให้สายพานตาข่ายรับแรงตึงขั้นต่ำ

2.4 ลูกกลิ้งได้รับการสนับสนุนโดยแบริ่งปิดผนึกแรงดันสูงพิเศษ

2.5 สายพานตาข่ายได้รับการออกแบบด้วยอุปกรณ์เตือนการขนส่งที่ผิดปกติถึง

มั่นใจการเคลื่อนไหวที่มั่นคงของสายพานตาข่าย

2.6 บรรยากาศหยดเข้าของเตาหลอมสายพานตาข่าย

ถูกทำให้เป็นแก๊สโดย gasifier แล้วส่งเข้าไปในเตาเผา

มีการติดตามและควบคุมบรรยากาศอย่างต่อเนื่อง

โดยเครื่องตรวจวัดออกซิเจน

/

5. ข้อกำหนดอุปกรณ์

6. ข้อกำหนดทางเทคนิคต่อหน่วย

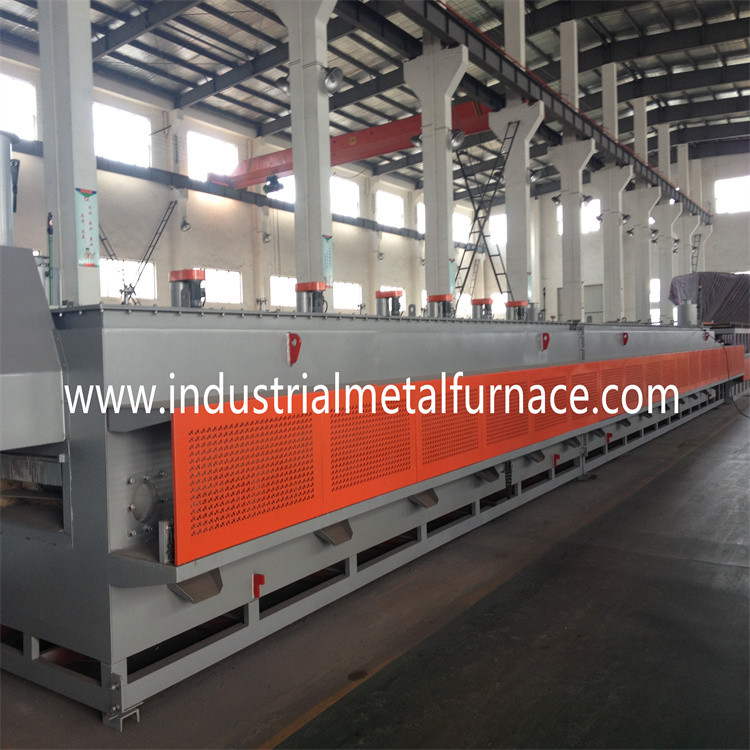

เตาหลอมสายพานตาข่าย　

เตาดับเป็นส่วนสำคัญของสายการผลิตเตาหลอมสายพาน

ประกอบด้วยเปลือกเตา, ขาตั้งเครื่องด้านหน้า, วัสดุเก็บความร้อน,

เครื่องทำความร้อน อุปกรณ์ควบคุมอุณหภูมิ และอุปกรณ์จ่ายบรรยากาศ

พารามิเตอร์หลัก:

ความกว้างของสายพานตาข่าย :500mm

ความยาวพื้นที่ทำงาน: 6000mm

ความยาวทางเข้า: 2000mm

ความยาวพื้นที่อุ่น: 1500mm

การควบคุมอุณหภูมิ: การควบคุม PID 4 โซน;

กำลังไฟพิกัด: 160KW

ความสม่ำเสมอของอุณหภูมิเตา: ≤± 5 ℃ความสม่ำเสมอของอุณหภูมิสำหรับ

ส่วนเดียวกัน:≤±3℃;อุณหภูมิผนังด้านนอกของเตาเผาเพิ่มขึ้น: ≤50℃

อุปกรณ์ขับเคลื่อนสายพานตาข่าย

2.1 ชิ้นส่วนถูกลำเลียงผ่านสายพานตาข่าย

2.2 สายพานตาข่ายรองรับลูกกลิ้งรองรับด้วย

การเคลื่อนไหวแบบซิงโครไนซ์สายพานตาข่ายเป็นแบบขับเคลื่อนด้านหน้า

และรับแรงดึงน้อยที่สุดที่อุณหภูมิสูง

2.3 ความเร็วในการขับสายพานตาข่าย: 50 ~ 220 มม. / นาที, การควบคุมอินเวอร์เตอร์;

2.4 สายพานตาข่าย: 500*22000*1.8/2.3mm;1 ชิ้น;

2.5 ลูกกลิ้งรองรับ

อุ่นลูกกลิ้งบน ￠50mm SUS304 5 ชิ้น;

อุ่นลูกกลิ้งล่าง ￠87 มม. SUS304 3 ชิ้น;

ลูกกลิ้งบน ￠50mm SUS310 19 ชิ้น

ลูกกลิ้งล่าง ￠87mm SUS310 7 ชิ้น

ลูกกลิ้งขับด้านหลัง ￠203mm SUS310 1 ชิ้น

ตลับลูกปืน UCFL207 68sets

2.6 โซ่และล้อเฟือง, P=19.05มม., 1 ชุด

2.7 ลด 0.75kW 1 ชุด;

2.8 อินเวอร์เตอร์ Mitsubishi 1 ชุด;

2.9 อุปกรณ์ตรวจจับสายพานตาข่าย ออมรอน 1 ชุด

3.วัสดุเก็บความร้อน

3.1 ผนังหลังคาด้านในบุด้วยซิลิเกตอุณหภูมิสูง 1,400 ตัว

อลูมิเนียม + 1260 ซิลิเกตอลูมิเนียม cera ผ้าห่มวัสดุซับใน

ได้รับการแก้ไขโดยแท่งขนาด ￠8 มม. และชิ้นส่วนยึด SUS310

3.2 ผนังด้านข้างเตาสายพานตาข่ายต้านทานไฟฟ้า

เรียงรายไปด้วยอิฐป้องกันคาร์บูไรซิ่งไอโซไลต์

อิฐเก็บความร้อนและแผงเก็บความร้อนซับใน

ความหนา 395 มม.

3.3 กาวทนไฟเป็นแบรนด์ที่มีชื่อเสียงในประเทศมันมี

ลักษณะของผลการยึดติดที่แข็งแรงขึ้นที่อุณหภูมิสูงขึ้น

4. อุปกรณ์ทำความร้อน: หลอดรังสีความร้อนไฟฟ้า

4.1 ท่อความร้อนไฟฟ้าติดตั้งอยู่ที่ผนังด้านบนและด้านล่าง

ของเตาไฟระบบทำความร้อนทำงานร่วมกับแหล่งจ่ายไฟแรงดันต่ำ

และไม่จำเป็นต้องหยุดเตาเมื่อเปลี่ยนท่อความร้อน

4.2 ท่อแผ่รังสีความร้อน 36 ชุด

ก) ท่อด้านนอก: ￠122*1325*4มม. (SUS310S), 36 ชิ้น;

b) แกนท่อความร้อน: OCr21Al6Nb, 36 ชิ้น;

c) ชิ้นส่วนฉนวน (คอรันดัม): 36 ชิ้น;

4.4 แต่ละโซนถูกตั้งค่าด้วยหม้อแปลงอิสระการแผ่รังสีความร้อน

ท่ออยู่ในการเชื่อมต่อแบบขนานและไม่รบกวนซึ่งกันและกัน

รักษาท่อแผ่รังสีความร้อนได้ง่าย

5. พัดลมผสม (ตลับลูกปืน NSK พร้อมระบบระบายความร้อนด้วยน้ำ) จำนวน 2 ชุด;

ใบพัด (เพลาและใบพัด) 2 ชิ้น;

แบริ่ง NSK 4 ชุด;

มอเตอร์ 1.5kw 2 ชุด;

6.เครื่องดูดควันไอเสีย ( การกำจัดและเผาควันของเตาหลอม

และถังน้ำมัน)

ปั้มลม 250W 1 ชุด

บอร์ดป้องกันความร้อนระบายความร้อนด้วยน้ำที่ด้านโหลดของ

ขาตั้งด้านหน้า 1 ชิ้น;

ประตูเตา

ก) ประตูเตาที่สามารถเคลื่อนย้ายได้ที่ปากเตาเผา 1 ชุด;

b) ประตูม่านนุ่มภายในเตาเผา 4 ชิ้น;

9. รูกำจัดฝุ่น 12 ชิ้น;

รูฝุ่นตั้งอยู่ที่ส่วนล่างของผนังทั้งสองด้านของการอุ่นล่วงหน้า

และส่วนทำความร้อนรูฝุ่นถูกปิดกั้นด้วยปลั๊กที่ทำจากความร้อน

เส้นใยถนอมอาหารและแผ่นปิดปลั๊กได้รับการแก้ไขโดยกลไกคันโยก

และถอดออกได้ง่าย

10 ประตูเตาสายพานลำเลียงแบบตาข่ายยังติดตั้งม่านกันไฟ 1 อัน

เพื่อให้ความร้อนในการทำความสะอาด ของเหลวในถังทำความสะอาด

11 อุปกรณ์จ่ายบรรยากาศ

การจัดหาบรรยากาศ: หยดในประเภท: เมทานอล + โพรเพน + แอมโมเนีย;

11.1 การควบคุมบรรยากาศ:

โพรบออกซิเจน มาราธอน สหรัฐอเมริกา 1 ชิ้น;

ตัวควบคุมศักย์คาร์บอน, Eurotherm, 1 ชุด;

วาล์วสัดส่วน Burket เยอรมนี 1 ชิ้น;

เครื่องวัดอัตราการไหลของเมทานอล 4 ชุด;

เครื่องวัดอัตราการไหลของแอมโมเนีย 1 ชุด;

เครื่องวัดการไหลของโพรเพน 4 ชุด;

เครื่องวัดการไหลของอากาศอ้างอิง 2 ชุด

ปั้มลม 8W จำนวน 2 ชุด

ความปลอดภัย

ผนังสองด้านของส่วนอุ่นล่วงหน้าและส่วนทำความร้อนมีทั้ง

ป้องกันผ่านแผ่นปิดรูพรุน

อุปกรณ์ขับสายพานตาข่าย 13 ตัว Omron 1 ชุด;
