สนับสนุน Roller Gas Heat Treatment ตาข่ายเข็มขัดเตา Carburizing

แบ่งเบาสำหรับรัด

1.ความต้องการของผู้ซื้อ

1.1สินค้า:เครื่องมือช่าง;

1.2 กระบวนการ: การดับและแบ่งเบาบรรเทาสดใส

1.3 ผลผลิต: ดับ: 250-350 กก. / ชม.;

2. ข้อกำหนด

ตามความต้องการของผู้ซื้อเราขอแนะนำลูกค้าของเรา

เพื่อเลือกเตาสายพานตาข่ายแก๊สชนิดลูกกลิ้งรองรับ 600 * 6000 มม.

3. บทนำทั่วไปของอุปกรณ์และคุณสมบัติหลัก

1 บทนำทั่วไป

1.1 เตาบำบัดความร้อนผสมผสานเทคโนโลยีขั้นสูง

จากไต้หวันส่วนประกอบที่สำคัญนำเข้าจากต่างประเทศ

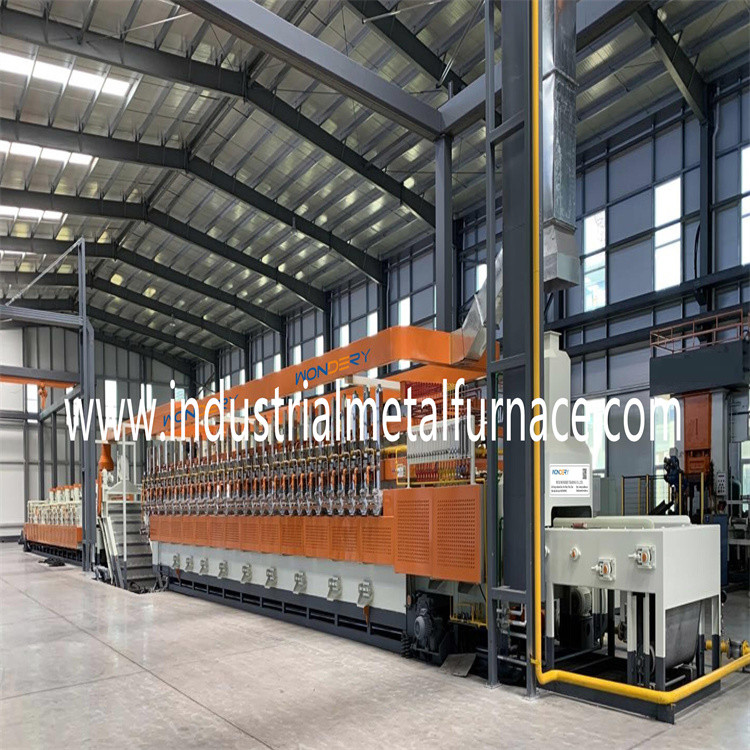

1.2 สายการผลิตประกอบด้วยสายพานตาข่ายลูกกลิ้งรองรับ

เตาดับ, ถังดับ, แท่นถอดน้ำมัน, หลังทำความสะอาด

เครื่องรองรับเตาหลอมสายพานตาข่ายลูกกลิ้งและไฟฟ้า

ระบบควบคุม.

2. คุณสมบัติ:

2.1 เพื่อตอบสนองความต้องการในการผลิตชิ้นส่วนยึด, การอบชุบด้วยความร้อน

คนงานเตาหลอมเทคโนโลยีไต้หวันและปรับปรุงการประหยัดพลังงาน

ผลกระทบในพื้นที่ของซับวัสดุทนไฟ

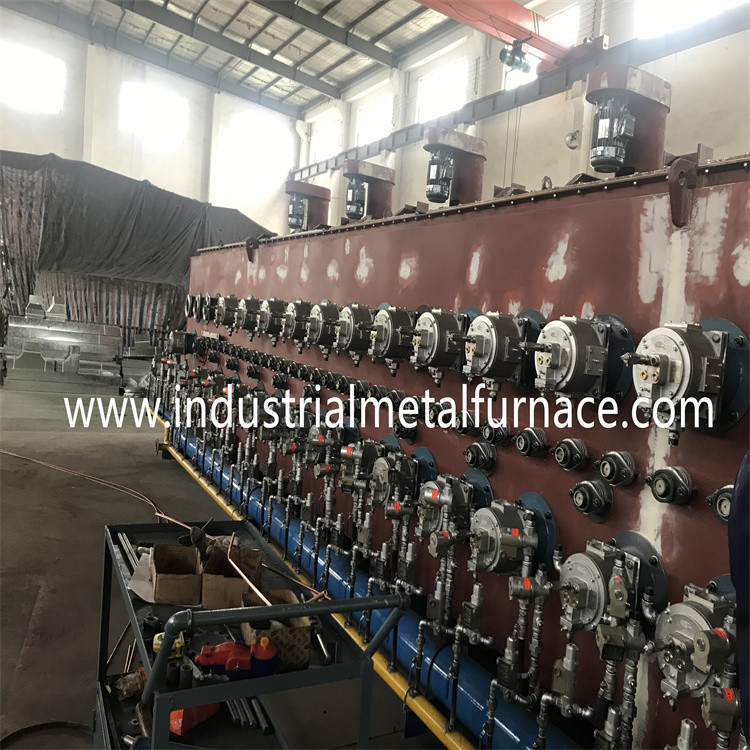

2.2 เตาสายพานลำเลียงแบบตาข่ายสำหรับดับและแบ่งเบาบรรเทาถูกให้ความร้อนจากธรรมชาติ

ก๊าซที่ประหยัดพลังงาน ต้นทุนต่ำ และประสิทธิภาพสูงขึ้น

2.3 สายพานตาข่ายรองรับลูกกลิ้งรองรับที่มีการซิงโครไนซ์

การเคลื่อนไหวเพื่อให้สายพานตาข่ายรับแรงตึงขั้นต่ำ

2.4 ลูกกลิ้งได้รับการสนับสนุนโดยแบริ่งปิดผนึกแรงดันสูงพิเศษ

2.5 สายพานตาข่ายได้รับการออกแบบด้วยอุปกรณ์เตือนการขนส่งที่ผิดปกติ

เพื่อให้มั่นใจถึงการเคลื่อนไหวที่มั่นคงของสายพานตาข่าย

2.6 บรรยากาศที่หยดลงมาจะถูกทำให้เป็นแก๊สโดยเครื่องผลิตแก๊สแล้วส่งเข้าไปใน

เตาเผามีการติดตามและควบคุมบรรยากาศอย่างต่อเนื่องโดย

โพรบออกซิเจน

2.7 สายพานตาข่ายร้อนกลับสู่ทางเข้าเตาหลอมและ

อุ่นชิ้นส่วนที่เย็นซึ่งช่วยประหยัดพลังงานได้มาก

3. พารามิเตอร์พื้นฐานของสายการผลิต

3.1 เตาสายพานลำเลียงประกอบด้วยเตาหลอมสายพานตาข่าย

ถังดับ, แท่นถอดน้ำมัน, เครื่องหลังทำความสะอาด, เตาแบ่งเบาบรรเทาสายพานลำเลียง;

3.2 กำลังโหลดทั้งหมด: ประมาณ 70KW (ไฟฟ้า);แหล่งจ่ายไฟ 3 เฟส, 380v, 50Hz;

720KW (ก๊าซธรรมชาติ);

3.3 น้ำหนักรวม: ประมาณ 35000 กก.

3.4 ความยาวทั้งหมด: ประมาณ 28500mm;

4. ข้อกำหนดอุปกรณ์

1 อุณหภูมิในการทำงาน:

3 เตาบรรยากาศ

5. สายการผลิตไฟฟ้าและการใช้พลังงาน

5.1 พลังงาน

พลังงานความร้อน: 380V±10%, 3 เฟส, AC, 50HZ;

ระบบการวัดและควบคุม: 220V±10%, 50HZ；

ระบบทำความร้อน: ประมาณ 48kW；

กำลังของระบบขับเคลื่อนและจุดสิ้นเปลืองอื่น ๆ : ประมาณ 30kW；

แหล่งจ่ายไฟของทั้งสาย: ประมาณ 78kW；

การใช้พลังงานในการทำงานปกติ: ประมาณ 25kW；

5.2 ปริมาณการใช้ก๊าซธรรมชาติ

เตาดับ: 600KW;

เตาหลอม: 400KW;

ปริมาณการใช้ก๊าซธรรมชาติทั้งหมด: 1000KW;

5.3 พารามิเตอร์ของท่อทางเข้าบรรยากาศ

ท่อจ่ายเมทานอล: 3-5 ลิตร/ชม. ;≥0.04 Mpa;

ท่อทางเข้าโพรเพน: ควบคุมอัตโนมัติด้วยการจ่าย ≤500L/h;แรงดันจ่าย≥0.04Mpa;

5.4 น้ำหล่อเย็น

คุณภาพน้ำ: ตามมาตรฐานน้ำหมุนเวียนในอุตสาหกรรมแคลเซียมต่ำ

สารแขวนลอย: สูงสุด 10 มก./ลิตร;

ขนาดรูตาข่ายกรอง: สูงสุด 0.3 มม.;

อุณหภูมิขาเข้า: (สูงสุด) 30 ℃ (ในฤดูร้อน)

อุณหภูมิขาเข้า: (นาที) 5 ℃ (ในฤดูหนาว)

ความแตกต่างของอุณหภูมิ: 10 ℃

แรงดันขาเข้า: 0.2 Mpa;

ปริมาณการใช้น้ำสูงสุด: ประมาณ 50m3/h (หมุนเวียนใช้);

5.5 อุปกรณ์เสริม (จัดหาโดยผู้ซื้อ)

โดยปกติถังเก็บน้ำหล่อเย็นและหอหล่อเย็นจะเป็น

ติดตั้งนอกเวิร์กช็อป

แต่ใกล้สายการผลิตความจุพลังงานความเย็น

ควรเป็น≥60m³/ชม.

6. ระบบควบคุมไฟฟ้าด้วยคอมพิวเตอร์

ตู้ควบคุมไฟฟ้า (สายไฟรวม)

ตู้ควบคุมไฟฟ้า 1000*700*2000mm, 3 ชิ้น;

กระบวนการผลิตทั้งหมดได้รับการจัดการโดยคอมพิวเตอร์

และตรวจสอบโดยระบบ PLC

ระบบควบคุมของเตาสายพานแบบต่อเนื่อง

มีการตรวจสอบการจัดการตามเวลาจริง

และการควบคุมอุณหภูมิ ระบบขับเคลื่อน มอเตอร์ ระบบทำความร้อน และความปลอดภัย

ระบบควบคุมความร้อนของเตาสายพานตาข่ายประกอบด้วย a

เครื่องวัดอุณหภูมิและ PLC ซึ่งตระหนักถึงขนาน

การประสานกันของชีพจรของเตา

จุดระเบิด
