Support-roller เตาสายพานตาข่ายไฟฟ้าสำหรับรัด

1.ความต้องการของผู้ซื้อ

1.1 ผลิตภัณฑ์: สกรูตัวเองแตะ;

1.2 กระบวนการ: คาร์บูไรซิ่ง คาร์โบไนไตรดิ้ง และการแบ่งเบาบรรเทา

ความลึกของเคส: ≤0.15mm;

1.3 ผลผลิต: คาร์บูไรซิ่งประมาณ 350 กก./ชม.

2. ข้อกำหนด

ตามความต้องการของผู้ซื้อ เราขอแนะนำลูกค้าของเราให้

เลือก600*8000mmรองรับเตาสายพานตาข่ายไฟฟ้าแบบลูกกลิ้ง

3. คุณสมบัติหลัก

3.1 เพื่อตอบสนองความต้องการในการผลิตชิ้นส่วนยึด, สายพานลำเลียงแบบตาข่าย

คนงานเตาหลอมเทคโนโลยีไต้หวันและปรับปรุงผลการประหยัดพลังงานใน

พื้นที่ของซับวัสดุทนไฟ

3.2 สายการผลิตใช้ระบบทำความร้อนแรงดันต่ำผ่านหม้อแปลงไฟฟ้า

เพื่อยืดอายุการใช้งานของท่อความร้อน

3.3 สายพานตาข่ายรองรับลูกกลิ้งรองรับที่มีการซิงโครไนซ์

การเคลื่อนไหวเพื่อให้สายพานตาข่ายรับแรงตึงขั้นต่ำ

3.4 ลูกกลิ้งได้รับการสนับสนุนโดยแบริ่งปิดผนึกแรงดันสูงพิเศษ

3.5 สายพานตาข่ายได้รับการออกแบบด้วยอุปกรณ์เตือนการขนส่งที่ผิดปกติถึง

มั่นใจการเคลื่อนไหวที่มั่นคงของสายพานตาข่าย

3.6 บรรยากาศที่หยดลงมาจะถูกทำให้เป็นแก๊สโดยเครื่องผลิตแก๊สแล้วส่งเข้าไปในเตาเผา

มีการตรวจสอบและควบคุมบรรยากาศอย่างต่อเนื่องโดยหัววัดออกซิเจน

3.7 สายพานตาข่ายร้อนกลับไปที่ทางเข้าเตาหลอมและอุ่นก่อน

ส่วนเย็นซึ่งช่วยประหยัดพลังงานอย่างมาก

3.พารามิเตอร์พื้นฐานของสายการผลิต

4.ข้อกำหนดอุปกรณ์

4.1 เครื่องชาร์จ

ความกว้างของสายพานตาข่าย: 700mm

4.2 เครื่องทำความสะอาดล่วงหน้า

ความกว้างของสายพานตาข่าย : 600mm

ความยาวที่มีประสิทธิภาพ: 2400mm

ปริมาณถัง: 2m³

4.3 เตาหลอมแบบสายพานตาข่าย

ความกว้างของสายพานตาข่าย: 600 mm

ความยาวขาเข้า: 2000 mm

อุ่นเข็มขัดความยาว: 1500mm

ความยาวพื้นที่ทำงาน: 8000mm

ความสูงที่มีประสิทธิภาพ: 100mm

4.4 ถังน้ำมันดับ

ความกว้างของสายพานตาข่าย : 1000mm

ความลึกของถังน้ำมัน: 2000mm

ความยาวถังน้ำมัน: 4200mm

ปริมาณถัง: 12 m³

4.5 แท่นถอดน้ำมัน

ความกว้างของสายพานตาข่าย : 800mm

4.6 เครื่องหลังทำความสะอาด

ความกว้างของสายพานตาข่าย : 800mm

ความยาวที่มีประสิทธิภาพ: 2800mm

ปริมาณถัง: 2m³

4.7 เตาหลอมสายพานตาข่าย

ความสูงที่มีประสิทธิภาพ: 130mm

ความกว้างของสายพานตาข่าย : 850mm

ความยาวพื้นที่ทำความร้อน: 8000mm

5.ข้อกำหนดทางเทคนิค ต่อหน่วย

เครื่องชาร์จ

เครื่องชาร์จประกอบด้วยสายพานลำเลียงแม่เหล็ก

ระบบ โครง สายพานแม่เหล็ก และระบบขับเคลื่อนเครื่องจักร

โครงทำจากเหล็กฉากและแผ่นเหล็ก

1 เกียร์ทด 0.55kw 1 ชุด

แถบแม่เหล็ก 2 เส้น 700*340*1/2 มม. (SUS304) 1 ชิ้น

3 เหล็กแม่เหล็กแรงสูง: 28*26*12 1 กลุ่ม;

4 มอเตอร์สั่นสะเทือน: 250W, 1 ชุด;

5 ความเร็วสายพานแม่เหล็ก: 80-450 นาที/มม. (การแปลงความถี่), 1 ชุด;

เครื่องทำความสะอาดล่วงหน้าแบบสายพานตาข่าย

เครื่องทำความสะอาดสายพานตาข่ายเป็นแบบจุ่มมี3

ตำแหน่งงานที่กำลังจุ่มและทำความสะอาด น้ำสบู่

การพ่นและการเป่าแห้งด้วยลมแรงเครื่องชาร์จพร้อม

ด้วยหัวฉีดแรงและขนาบข้างด้วยน้ำมันน้ำตัวเดียว

ถังแยกและถังเก็บน้ำมันหนึ่งถังน้ำมันที่สะสม

สามารถนำมาใช้

ตัวถัง

ตัวถังทำความสะอาดทำจากแผ่นเหล็กและส่วนตัดขวาง

เหล็กที่เชื่อมเข้าด้วยกันตัวถังทำจากเหล็กฉากกั้น

เหล็กและแผ่นเหล็ก

อุปกรณ์ขับเคลื่อนสายพานตาข่าย 2 ตัว

สายพานตาข่าย: 600*16500*1.6/2.5 มม., SUS201, 1 ชิ้น;

โซ่และเฟืองล้อ : P=76.2mm, 1 set;

ลดเกียร์: 0.75kW, 1 ชุด;

3 ปริมาณถังทำความสะอาด: 2000L;

4 ปั๊มฉีดทำความสะอาด: 2.2kW 1 ชุด;

หัวฉีดทองแดง หลายอัน;

เกจวัดแรงดัน 0-0.5Mpa 1 ชุด;

5 อุปกรณ์ทำความร้อน: 380V/4kW, 6 ชิ้น, รวม 24KW;

6 ถังแยกน้ำมันและน้ำ

เครื่องแยกน้ำมันและน้ำ 1 ชุด;

มอเตอร์เกียร์ 0.10kW 1 ชุด;

7 พัดลมเป่าแห้งที่ทางออก , 1 ชุด;

8 ตัวควบคุมอุณหภูมิ 1 ชุด;

ตัวต้านทานความร้อน PT100 1 ชิ้น;

9 อุปกรณ์ตรวจจับการขับขี่ Omron 1 ชุด;

10 วาล์วของเหลว d=15 1 ชิ้น;

11 ตัวป้องกันโอเวอร์โหลด 1 ชุด;

พัดลมแรงดันสูง 12 ตัว 1 ชุด;

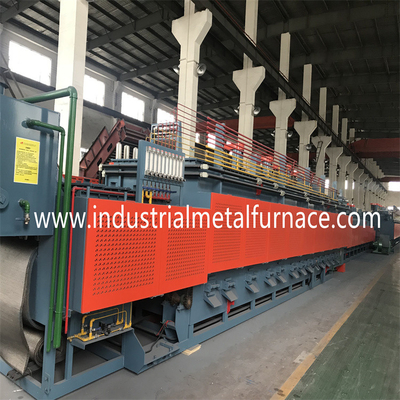

เตาหลอมสายพานตาข่าย　　

เตาหลอมเป็นส่วนสำคัญของสายการผลิต

ประกอบด้วยเปลือกเตา, ขาตั้งเครื่องด้านหน้า, การเก็บรักษาความร้อน

วัสดุ อุปกรณ์ทำความร้อน อุปกรณ์ควบคุมอุณหภูมิ และบรรยากาศ

อุปกรณ์จัดหา

1 พารามิเตอร์หลัก:

ความกว้างของสายพานตาข่าย :600mm

ความยาวพื้นที่ทำงาน: 8000mm

ความยาวทางเข้า: 2000mm

ความยาวพื้นที่อุ่น: 1500mm

การควบคุมอุณหภูมิ: การควบคุม PID 5 โซน;

กำลังไฟ: 225KW;1^{เซนต์}โซน: 90KW, 2^ndโซน: 45kw;3^rdโซน: 30kw;

4^ไทยโซน: 30kw;5^ไทยโซน: 30kw.

อุณหภูมิในการทำงาน: 800-920 ℃

ความสม่ำเสมอของอุณหภูมิเตา: ≤±5℃ ความสม่ำเสมอของอุณหภูมิสำหรับส่วนเดียวกัน:≤±3℃;อุณหภูมิผนังด้านนอกของเตาเผาเพิ่มขึ้น: ≤50℃

เปลือกเตา: ทำจากเหล็กฉากและแผ่นเหล็ก

อุปกรณ์ขับเคลื่อนสายพานตาข่าย 2 ตัว

2.1 ชิ้นส่วนถูกลำเลียงผ่านสายพานตาข่าย

2.2 สายพานตาข่ายรองรับโดยลูกกลิ้งรองรับที่มีการซิงโครไนซ์

ความเคลื่อนไหว.สายพานตาข่ายเป็นแบบขับเคลื่อนด้านหน้า ดังนั้นจึงมี

แรงดึงน้อยที่สุดที่อุณหภูมิสูง

2.3 ความเร็วในการขับสายพานตาข่าย: 50 ~ 220 มม. / นาที, การควบคุมอินเวอร์เตอร์;

2.4 สายพานตาข่าย: 600*22000*2/3mm;1 ชิ้น;

2.5 ลูกกลิ้งรองรับ

อุ่นลูกกลิ้งบน SUS304S 5 ชิ้น;

อุ่นลูกกลิ้งล่าง SUS304S 3 ชิ้น;

ลูกกลิ้งบน SUS310S 26 ชิ้น

ลูกกลิ้งล่าง SUS310S 9 ชิ้น

ลูกกลิ้งขับหลัง SUS310S 1 ชิ้น

2.6 โซ่และล้อเฟือง, P=25.4mm, 1 ชุด

2.7 ลด 0.75kW 1 ชุด;

2.8 แบริ่ง UCFL207 (NSK), 86 ชุด;

2.9 อุปกรณ์ตรวจจับสายพานตาข่าย 1 ชุด;

3 วัสดุเก็บความร้อน

3.1 หลังคา: ผ้าห่มอลูมิเนียม cera, Qiqiang, ซูโจว;

3.2 ผนังด้านข้าง: ผนัง Isolite ปูด้วยอิฐ Isolite anti-carburizing,

อิฐเก็บความร้อนและแผงเก็บความร้อน

3.3 กาวทนไฟคือ P-150 (แบรนด์ญี่ปุ่น)มันมี

ลักษณะของผลการยึดติดที่แข็งแรงขึ้นที่อุณหภูมิสูงขึ้น

4 อุปกรณ์ทำความร้อน: หลอดรังสีความร้อนไฟฟ้า

4.1 ท่อความร้อนไฟฟ้าติดตั้งอยู่ที่ผนังด้านบนและด้านล่าง

ของเตาไฟระบบทำความร้อนทำงานร่วมกับแหล่งจ่ายไฟแรงดันต่ำ

และไม่จำเป็นต้องหยุดเตาเมื่อเปลี่ยนท่อความร้อน

4.2 หลอดรังสีความร้อนไฟฟ้า 45 ชุด;

ก) ท่อด้านนอก: ￠122*1420*4มม. (SUS310S), 45 ชิ้น;

b) แกนท่อความร้อน: OCr21Al6Nb, 45 ชิ้น;

c) ชิ้นส่วนฉนวน (คอรันดัม): 45 ชิ้น;

4.3 คู่ความร้อน WRN130 K ประเภท 5 ชิ้น;

4.4 แต่ละโซนถูกตั้งค่าด้วยหม้อแปลงอิสระการแผ่รังสีความร้อน

ท่ออยู่ในการเชื่อมต่อแบบขนานและไม่รบกวนซึ่งกันและกัน

รักษาท่อแผ่รังสีความร้อนได้ง่าย

พัดลมผสม (พร้อมระบบระบายความร้อนด้วยน้ำ), 3 ชุด;

ใบพัด (เพลาและใบพัด) 3 ชิ้น;

มอเตอร์ 1.5kw 3 ชุด;

6 เครื่องดูดควันไอเสีย ( การถอดและเผา

ควันของเตาเผาและถังน้ำมัน)

ปั้มลม 250W 1 ชุด

7 บอร์ดป้องกันความร้อนระบายความร้อนด้วยน้ำบนโหลด

ด้านข้างของขาตั้งด้านหน้า 1 ชิ้น;

ประตู 8 เตา

ก) ประตูเตาที่สามารถเคลื่อนย้ายได้ที่ปากเตาเผา 1 ชุด;

b) ประตูม่านนุ่มภายในเตา 3 ชิ้น;

9 รูกำจัดฝุ่น 16 ชิ้น;

รูฝุ่นตั้งอยู่ที่ส่วนล่างของผนังทั้งสองข้างของ

ส่วนอุ่นและส่วนทำความร้อนรูฝุ่นถูกปิดกั้นด้วย

ปลั๊กทำจากไฟเบอร์เก็บความร้อนและแผ่นปิดดิ

ปลั๊กได้รับการแก้ไขโดยกลไกคันโยกและถอดออกได้ง่าย

10 ประตูเตายังติดตั้งม่านกันไฟ 1 อันเพื่อให้ความร้อน

น้ำยาทำความสะอาดในถังทำความสะอาด

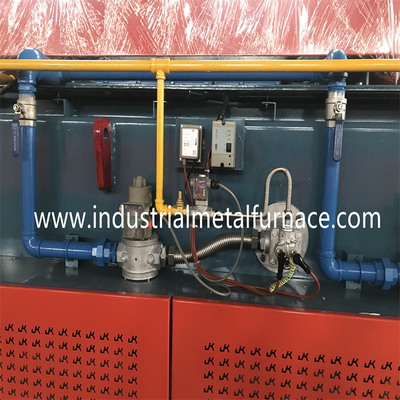

11 อุปกรณ์จ่ายบรรยากาศ

การจัดหาบรรยากาศ: หยดในประเภท: เมทานอล + โพรเพน + แอมโมเนีย;

11.1 การควบคุมบรรยากาศ:

โพรบออกซิเจน มาราธอน สหรัฐอเมริกา 1 ชิ้น;

วาล์วแม่เหล็ก Burket เยอรมัน 1 ชิ้น;

เครื่องวัดอัตราการไหลของเมทานอล 4 ชุด;

เครื่องวัดอัตราการไหลของแอมโมเนีย 1 ชุด;

เครื่องวัดการไหลของโพรเพน 3 ชุด;

เครื่องวัดการไหลของอากาศอ้างอิง 2 ชุด

ปั้มลม 8W จำนวน 2 ชุด

ความปลอดภัย

ผนังสองด้านของส่วนอุ่นล่วงหน้าและส่วนทำความร้อนมีทั้ง

ป้องกันผ่านแผ่นปิดรูพรุน

อุปกรณ์ขับสายพานตาข่าย 13 ตัว Omron 1 ชุด;
