ลูกกลิ้งรองรับ 750 กก. ต่อชั่วโมงอย่างต่อเนื่อง

เตาหลอมสายพานตาข่ายสำหรับขันน็อต

1.ความต้องการของผู้ซื้อ

1.1Product: สลักเกลียวรัด ถั่ว;

1.2 กระบวนการ: carburizing, queching, tempering;

1.3 ผลผลิต: ดับ: 500-750kg/h;

2. ข้อกำหนด

ตามความต้องการของผู้ซื้อเราขอแนะนำ

ลูกค้าเลือก 800*8000*10mm รองรับลูกกลิ้งประเภท gas

เตาสายพานตาข่าย

3. บทนำทั่วไปของอุปกรณ์และคุณสมบัติหลัก

1 บทนำทั่วไป

1.1 สายเตาบำบัดความร้อนผสมผสานขั้นสูง

เทคโนโลยีจากประเทศไต้หวันส่วนประกอบที่สำคัญของมันนำเข้า

จากต่างประเทศ

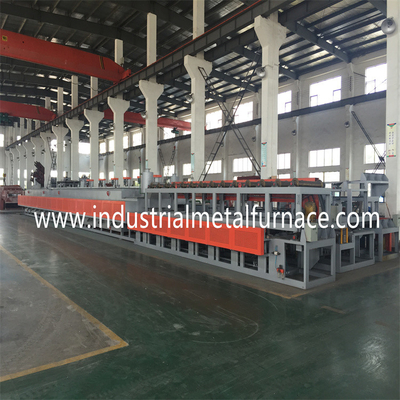

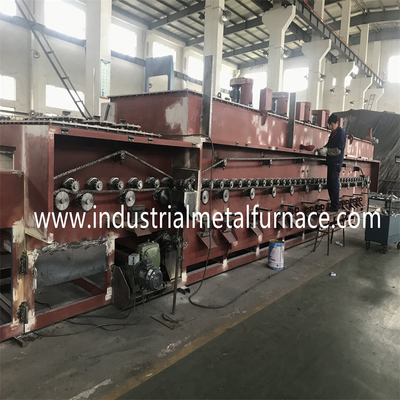

1.2 เตาประเภทสายพานประกอบด้วยตาข่ายลูกกลิ้งรองรับ

เตาดับสายพาน, ถังดับ, แท่นถอดน้ำมัน,

เครื่องหลังทำความสะอาด, รองรับสายพานตาข่ายลูกกลิ้ง

เตาเผา และระบบควบคุมไฟฟ้า

คุณสมบัติ:

2.1 เพื่อตอบสนองความต้องการในการผลิตชิ้นส่วนยึด เตาหลอม

ใช้เทคโนโลยีของไต้หวันและปรับปรุงผลการประหยัดพลังงาน

ในส่วนของวัสดุทนไฟ

2.2 เตาหลอมแบบต่อเนื่องและเตาแบ่งเบาบรรเทาจะถูกให้ความร้อนโดย

ก๊าซธรรมชาติที่ประหยัดพลังงาน ต้นทุนต่ำ และประสิทธิภาพสูงขึ้น

2.3 สายพานตาข่ายรองรับลูกกลิ้งรองรับที่มีการซิงโครไนซ์

การเคลื่อนไหวเพื่อให้สายพานตาข่ายรับแรงตึงขั้นต่ำ

2.4 ลูกกลิ้งได้รับการสนับสนุนโดยแบริ่งปิดผนึกแรงดันสูงพิเศษ

2.5 สายพานลำเลียงแบบตาข่ายได้รับการออกแบบโดยมีสัญญาณเตือนการขนส่งที่ผิดปกติ

อุปกรณ์เพื่อรับประกันการเคลื่อนไหวที่มั่นคงของสายพานตาข่าย

2.6 บรรยากาศที่หยดลงมาจะถูกทำให้เป็นแก๊สโดยเครื่องผลิตแก๊สแล้วส่งเข้าไปใน

เตาเผามีการติดตามและควบคุมบรรยากาศอย่างต่อเนื่อง

โดยเครื่องตรวจวัดออกซิเจน

2.7 สายพานตาข่ายร้อนกลับสู่ทางเข้าเตาหลอม

และอุ่นชิ้นส่วนที่เย็นซึ่งช่วยประหยัดพลังงานได้มาก

4. พารามิเตอร์พื้นฐานของสายการผลิต

4.1z กำลังโหลดทั้งหมด: ประมาณ 228KW (ไฟฟ้า);

แหล่งจ่ายไฟ 3 เฟส, 380v, 50Hz;

1500KW (ก๊าซธรรมชาติ);

5.มิติของแต่ละยูนิต

5.1เครื่องชาร์จ

ความกว้างของสายพานตาข่าย:900mm;

5.2เครื่องทำความสะอาดล่วงหน้า

ความกว้างของสายพานตาข่าย: 800mm;

5.3 เตาดับต่อเนื่อง

ความกว้างของสายพานตาข่าย: 800mm;

ความยาวพื้นที่ทางเข้า: 2000mm;

ความยาวพื้นที่ทำความร้อนล่วงหน้า: 1500 มม.;

ความยาวพื้นที่ทำงาน: 6000mm;

ความยาวที่มีประสิทธิภาพ: 100 มม.;

5.4 ถังน้ำมันดับ

ความกว้างของสายพานตาข่าย: 1200 มม.

ดับความลึกถังน้ำมัน: 2000mm;

ดับความยาวถังน้ำมัน: 12m³

5.5 แท่นถอดน้ำมัน

ความกว้างของสายพานตาข่าย: 1000mm;

5.6 เครื่องหลังทำความสะอาด

ความกว้างของสายพานตาข่าย: 1000mm;

ความยาวที่มีประสิทธิภาพ: 2600mm;

ปริมาณ: 3.5m³

5.7 เตาแบ่งเบาบรรเทา

ความกว้างของสายพานตาข่าย: 1000mm;

ความยาวพื้นที่ทำความร้อน: 8000mm;

ความสูงที่มีประสิทธิภาพ: 130 มม.;

5.8 การทำให้ดำคล้ำ

ความกว้างของสายพานตาข่าย: 1000mm;

5.9 เครื่องอบผ้า

ความกว้างของสายพานตาข่าย: 1000mm;

5.10 เครื่องเอาอกเอาใจ

ความกว้างของสายพานตาข่าย: 1000mm;

6. สายการผลิตไฟฟ้าและการใช้พลังงาน

6.1 พลังงาน

พลังงานความร้อน: 380V±10%, 3 เฟส, AC, 50HZ;

ระบบการวัดและควบคุม: 220V±10%, 50HZ;

ระบบทำความร้อน: ประมาณ 165kW;

กำลังของระบบขับเคลื่อนและจุดสิ้นเปลืองอื่นๆ: ประมาณ 63kW;

แหล่งจ่ายไฟทั้งสาย: ประมาณ 228kW;

การใช้พลังงานในการทำงานปกติ: ประมาณ 100kW;

6.2 ปริมาณการใช้ก๊าซธรรมชาติของเตาประเภทสายพาน

เตาดับ: 900KW;

เตาหลอม: 600KW;

ปริมาณการใช้ก๊าซธรรมชาติทั้งหมด: 1500KW;

6.3 พารามิเตอร์ของท่อทางเข้าบรรยากาศ

ท่อเข้าเมทานอล: 4-6 ลิตร/ชม. ;≥0.04 Mpa;

ท่อเข้าโพรเพน: 1000L/H, การควบคุมอัตโนมัติ;จัดหา

ความดัน≥0.04Mpa;

6.4 น้ำหล่อเย็น

คุณภาพน้ำ: ตามมาตรฐานของรัฐ แคลเซียมต่ำ

น้ำหมุนเวียนอุตสาหกรรม

สารแขวนลอย: สูงสุด 10 มก./ลิตร;

ขนาดรูตาข่ายกรอง: สูงสุด 0.3 มม.;

อุณหภูมิขาเข้า: (สูงสุด) 30 ℃ (ในฤดูร้อน)

อุณหภูมิขาเข้า: (นาที) 5 ℃ (ในฤดูหนาว)

ความแตกต่างของอุณหภูมิ: 10 ℃

แรงดันขาเข้า: 0.2 Mpa;

ปริมาณการใช้น้ำสูงสุด: ประมาณ 100m3/h;

6.5 อุปกรณ์เสริม (จัดหาโดยผู้ซื้อ)

มักจะติดตั้งถังเก็บน้ำหล่อเย็นและหอหล่อเย็น

นอกการประชุมเชิงปฏิบัติการ

แต่ใกล้สายการผลิตความจุกำลังทำความเย็นควร

≥100m3/ชม.

ระบบควบคุมไฟฟ้าด้วยคอมพิวเตอร์

ตู้ควบคุมไฟฟ้า (สายไฟรวม)

ตู้ควบคุมไฟฟ้า 1000*700*2000มม. 4-5 ชิ้น;

สายพานตาข่ายดับและแบ่งเบาบรรเทาเตาอย่างต่อเนื่อง

ได้รับการจัดการโดยคอมพิวเตอร์และตรวจสอบโดยระบบ Mitsubishi PLC

ระบบควบคุมมีเรียลไทม์การติดตาม การจัดการ และกระบวนการ

การควบคุมอุณหภูมิการขับขี่ระบบ, มอเตอร์, ระบบทำความร้อน,

และความปลอดภัยเตาหลอมสายพานตาข่ายและการแบ่งเบาบรรเทาสายพานตาข่าย

เตาคือ ให้ความร้อนด้วยก๊าซธรรมชาติพวกมันถูกควบคุมโดยตัวควบคุมอุณหภูมิ

และ PLC เพื่อให้เกิดการจุดระเบิดพัลส์ของหัวเผาในการเชื่อมต่อแบบขนาน
