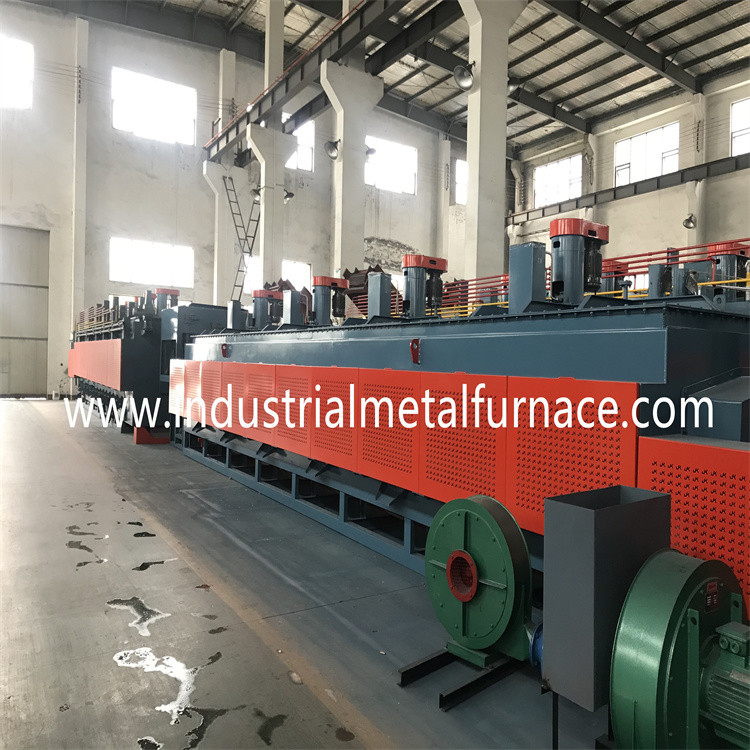

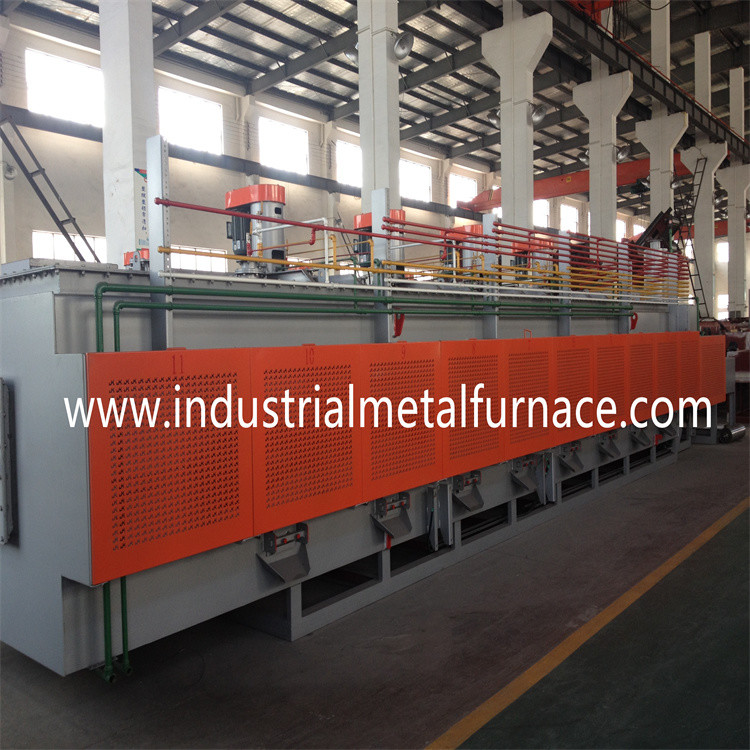

ลูกกลิ้งรองรับความต้านทานไฟฟ้าอุตสาหกรรม

เตาหลอมสายพานลำเลียง , เตาบำบัดความร้อน

1.ความต้องการของผู้ซื้อ

1.1 ผลิตภัณฑ์: ตะปูเหล็ก สกรูต๊าปตัวเอง

1.2 กระบวนการ: carburizing ดับสดใส และแบ่งเบาบรรเทา

1.3 ผลผลิต: ดับ: 500-1000kg/h;

2. ข้อกำหนด

ตามความต้องการของผู้ซื้อ เราขอแนะนำลูกค้าของเราให้

เลือก800*10000mmรองรับเตาสายพานตาข่ายไฟฟ้าแบบลูกกลิ้ง

3. บทนำทั่วไปของอุปกรณ์และคุณสมบัติหลัก

1 บทนำทั่วไป

1.1 สายการอบชุบด้วยความร้อนผสมผสานเทคโนโลยีขั้นสูง

จากไต้หวันส่วนประกอบที่สำคัญนำเข้าจากต่างประเทศ

1.2 สายการผลิตประกอบด้วยเครื่องชาร์จสายพานแม่เหล็ก

เครื่องทำความสะอาดล่วงหน้า, รองรับเตาหลอมลูกกลิ้ง, ถังดับ,

แท่นถอดน้ำมัน, เครื่องหลังทำความสะอาด, สายพานตาข่ายลูกกลิ้ง

เตาหลอมและระบบควบคุมไฟฟ้า

คุณสมบัติ:

2.1 เพื่อตอบสนองความต้องการในการผลิตชิ้นส่วนยึด เตาหลอมใช้

เทคโนโลยีไต้หวันและปรับปรุงผลการประหยัดพลังงานในพื้นที่ของ

ซับวัสดุทนไฟ

2.2 สายการผลิตใช้ระบบทำความร้อนแรงดันต่ำผ่านหม้อแปลงไฟฟ้า

เพื่อยืดอายุการใช้งานของท่อความร้อน

2.3 สายพานตาข่ายรองรับลูกกลิ้งรองรับพร้อมการเคลื่อนไหวแบบซิงโครไนซ์

เพื่อให้สายพานตาข่ายรับแรงตึงขั้นต่ำ

2.4 ลูกกลิ้งได้รับการสนับสนุนโดยแบริ่งปิดผนึกแรงดันสูงพิเศษ

2.5 สายพานตาข่ายได้รับการออกแบบด้วยอุปกรณ์เตือนการขนส่งที่ผิดปกติถึง

มั่นใจการเคลื่อนไหวที่มั่นคงของสายพานตาข่าย

2.6 บรรยากาศที่หยดลงมาจะถูกทำให้เป็นแก๊สโดยเครื่องผลิตแก๊สแล้วส่งเข้าไปในเตาเผา

มีการตรวจสอบและควบคุมบรรยากาศอย่างต่อเนื่องโดยหัววัดออกซิเจน

2.7 สายพานตาข่ายร้อนกลับไปที่ทางเข้าเตาหลอมและอุ่นก่อน

ส่วนเย็นซึ่งช่วยประหยัดพลังงานอย่างมาก

4. พารามิเตอร์พื้นฐานของสายการผลิต

5. พารามิเตอร์ทางเทคนิค

6. สายการผลิตไฟฟ้าและการใช้พลังงาน

6.1 พาวเวอร์

พลังงานความร้อน: 380V±10%, 3 เฟส, AC, 50HZ;

ระบบการวัดและควบคุม: 220V±10%, 50HZ

ระบบทำความร้อน: ประมาณ 745kW

กำลังของระบบขับเคลื่อนและจุดสิ้นเปลืองอื่นๆ: ประมาณ 40kW

แหล่งจ่ายไฟของทั้งสาย: ประมาณ 785W

การใช้พลังงานในการทำงานปกติ: ประมาณ 420kW

6.2 พารามิเตอร์ท่อทางเข้าบรรยากาศ

ท่อเข้าเมทานอล: 4-6 ลิตร/ชม. ;≥0.04 Mpa;

ท่อทางเข้าโพรเพน: ควบคุมอัตโนมัติด้วยการจ่าย ≤500L/h;

แรงดันจ่าย≥0.04Mpa;

ท่อเข้าแอมโมเนีย: 3m3/h;

6.3 น้ำหล่อเย็น

คุณภาพน้ำ: ตามมาตรฐานของรัฐ แคลเซียมต่ำ

น้ำหมุนเวียนอุตสาหกรรม

สารแขวนลอย: สูงสุด 10 มก./ลิตร;

ขนาดรูตาข่ายกรอง: สูงสุด 0.3 มม.;

อุณหภูมิขาเข้า: (สูงสุด) 30 ℃ (ในฤดูร้อน)

อุณหภูมิขาเข้า: (นาที) 5 ℃ (ในฤดูหนาว)

ความแตกต่างของอุณหภูมิ: 10 ℃

แรงดันขาเข้า: 0.2 Mpa

ปริมาณการใช้น้ำสูงสุด: ประมาณ 100m3/h (หมุนเวียนใช้)

6.4 อุปกรณ์เสริม (จัดหาโดยผู้ซื้อ)

มักจะติดตั้งถังเก็บน้ำหล่อเย็นและหอหล่อเย็น

นอกเวิร์กชอป

แต่ใกล้สายการผลิตความจุกำลังทำความเย็นควร

≥100m3/ชม.

7. ข้อกำหนดทางเทคนิค ต่อหน่วย

สายชาร์จแม่เหล็ก

เครื่องชาร์จประกอบด้วยโครงปลาย, ไซโลสั่นสะเทือน,

ระบบสายพานลำเลียงแบบแม่เหล็ก และระบบขับเคลื่อนดิ

โครงเครื่องทำจากเหล็กฉากและแผ่นเหล็ก

1 โซ่และล้อเฟือง: P=25.4mm, 1 ชุด;

2 เกียร์ทดรอบ 0.55kw (การควบคุมความเร็ว VF), 1 ชุด

3 แถบแม่เหล็ก 900*3450*1/2mm (SUS304) 1 ชิ้น

4 เหล็กแม่เหล็กแรงสูง: 28*26*8 1 กลุ่ม;

5 มอเตอร์สั่นสะเทือน: 150W, 1 ชุด;

6 สถานีไฮดรอลิก: 16Mpa/cm2 2.2kw, 1 ชุด;

7 กระบอกน้ำมันไฮดรอลิก: ￠80*800mm 1 ชุด;

เครื่องทำความสะอาดล่วงหน้าแบบสายพานตาข่าย

เครื่องทำความสะอาดล่วงหน้าเป็นแบบจุ่มมี 3 การทำงาน

ตำแหน่งที่ล้าง ฉีดน้ำสบู่ และเป่าแห้งด้วยลมแรง

เครื่องชาร์จมีหัวฉีดแรงสูงและมัน

ขนาบข้างด้วยถังแยกน้ำมันน้ำหนึ่งถังและถังเก็บน้ำมันหนึ่งถัง

น้ำมันที่เก็บมาก็ใช้ได้

ตัวถัง

ตัวถังทำความสะอาดทำจากแผ่นเหล็กและส่วนตัดขวาง

เหล็กที่เชื่อมเข้าด้วยกัน

อุปกรณ์ขับเคลื่อนสายพานตาข่าย 2 ตัว

สายพานตาข่าย: 800*7200*1.5/2.5mm 1 ชิ้น;

โซ่และเฟืองล้อ : P=25.4mm, 1 set;

ลดเกียร์: 0.55kW, 1 ชุด;

3 ปริมาณถังทำความสะอาด: 2000L;

4 ปั๊มฉีดทำความสะอาด: 2.2kW 1 ชุด;

หัวฉีดทองแดง หลายอัน;

5 อุปกรณ์ทำความร้อน: 380V/4kW, 6 ชิ้น, รวม 24KW;

6 ถังแยกน้ำมันและน้ำ

เครื่องแยกน้ำมันและน้ำ 1 ชุด;

มอเตอร์เกียร์ 0.37kW 1 ชุด;

7 พัดลมเป่าแห้งที่ทางออกพัดลมเครื่องปรับอากาศ 1 ชุด;

ตัวควบคุมอุณหภูมิ 8 ตัว RKC 1 ชุด;

ตัวต้านทานความร้อน PT100 1 ชิ้น;

9 อุปกรณ์ตรวจจับการขับขี่ Omron 1 ชุด;

10 วาล์วของเหลว d=15 1 ชิ้น;

11 ตัวป้องกันโอเวอร์โหลด 1 ชุด;

เครื่องกระจายแรงสั่นสะเทือน

1 ไซโลสั่นสะเทือน 1 ชิ้น;

2 มอเตอร์สั่นสะเทือน 150W, 2 ชุด;

เตาหลอมสายพานตาข่าย　　

เตาหลอมเป็นส่วนสำคัญของสายการผลิต

ประกอบด้วยเปลือกเตา, ขาตั้งเครื่องด้านหน้า, ความร้อน

วัสดุถนอมอาหาร อุปกรณ์ทำความร้อน อุปกรณ์ควบคุมอุณหภูมิ

และอุปกรณ์จ่ายบรรยากาศ

1 พารามิเตอร์หลัก:

ความกว้างของสายพานตาข่าย :800mm

ความยาวพื้นที่ทำงาน: 10000mm

ความยาวทางเข้า: 2000mm

ความยาวพื้นที่อุ่น: 1500mm

การควบคุมอุณหภูมิ: การควบคุม PID 6 โซน;

กำลังไฟ: 420KW

ความสม่ำเสมอของอุณหภูมิเตา: ≤± 5 ℃ความสม่ำเสมอของอุณหภูมิสำหรับ

ส่วนเดียวกัน:≤±3℃;อุณหภูมิผนังด้านนอกของเตาเผาเพิ่มขึ้น: ≤50℃

อุปกรณ์ขับเคลื่อนสายพานตาข่าย 2 ตัว

2.1 ชิ้นส่วนถูกลำเลียงผ่านสายพานตาข่าย

2.2 สายพานตาข่ายรองรับโดยลูกกลิ้งรองรับที่มีการซิงโครไนซ์

ความเคลื่อนไหว.สายพานตาข่ายเป็นแบบขับเคลื่อนด้านหน้า ดังนั้นจึงมี

แรงดึงต่ำสุดที่อุณหภูมิสูง

2.3 ความเร็วในการขับสายพานตาข่าย: 50 ~ 220 มม. / นาที, การควบคุมอินเวอร์เตอร์;

2.4 สายพานตาข่าย: 800*26000*2/3mm;1 ชิ้น;

2.5 ลูกกลิ้งรองรับ

อุ่นลูกกลิ้งบน ￠50 SUS304 5 ชิ้น;

อุ่นลูกกลิ้งล่าง ￠87 มม. SUS304 3 ชิ้น;

ลูกกลิ้งบน ￠50mm SUS310 35 ชิ้น

ลูกกลิ้งล่าง ￠87mm SUS310 12 ชิ้น

ลูกกลิ้งขับด้านหลัง ￠203mm SUS310 1 ชิ้น

แบริ่ง UCFL207 110 ชุด;

2.6 โซ่และล้อเฟือง, P=19.05มม., 1 ชุด

2.7 ลด 0.75kW 1 ชุด;

2.8 อินเวอร์เตอร์ Mitsubishi 1 ชุด;

2.9 อุปกรณ์ตรวจจับสายพานตาข่าย, Omron, 1 ชุด;

3 วัสดุเก็บความร้อน

3.1 ผนังหลังคาบุด้วยอะลูมิเนียมซิลิเกตอุณหภูมิสูง 1400

ไฟเบอร์และผ้าห่ม cera อลูมิเนียมซิลิเกต 1260 ซึ่งได้รับการแก้ไขโดย￠8mm

แท่งและแผ่นกดทำจาก SUS310S

3.2 ผนังด้านข้างของเตาเผาปูด้วยอิฐไอโซไลต์ต้านคาร์บูไรซิ่งความร้อน

อิฐถนอมและแผ่นกันความร้อนความหนาของชั้น 395 มม.

3.3 กาวทนไฟคือ P-150 (แบรนด์ญี่ปุ่น)มีลักษณะเฉพาะ

มีผลการยึดเกาะที่แข็งแกร่งขึ้นที่อุณหภูมิสูงขึ้นทนต่ออุณหภูมิสูงสุด

ที่อุณหภูมิ 1600 องศาเซลเซียส

4 อุปกรณ์ทำความร้อน: หลอดรังสีความร้อนไฟฟ้า

4.1 ท่อความร้อนไฟฟ้าติดตั้งอยู่ที่ผนังด้านบนและด้านล่างของ

เตาไฟระบบทำความร้อนทำงานร่วมกับแหล่งจ่ายไฟแรงดันต่ำและ

ไม่จำเป็นต้องหยุดเตาหลอมเมื่อเปลี่ยนท่อความร้อน

4.2 หลอดรังสีความร้อนไฟฟ้า 66 ชุด;

a) ท่อด้านนอก: ￠122*1425*4mm (SUS310S), 66 ชิ้น;

b) แกนท่อความร้อน: OCr21Al6Nb, 66 ชุด;

c) ชิ้นส่วนฉนวน (คอรันดัม): 66 ชุด;

4.3 คู่ความร้อน WRN430 K ประเภท 6 ชิ้น;

4.4 แต่ละโซนถูกตั้งค่าด้วยหม้อแปลงอิสระท่อแผ่รังสีความร้อน

อยู่ในการเชื่อมต่อแบบขนานและไม่รบกวนซึ่งกันและกันความร้อน

หลอดรังสีรักษาได้ง่าย

หม้อแปลงไฟฟ้า 380V/56V 6 ชุด;

พัดลมผสม (ตลับลูกปืน NSK พร้อมระบบระบายความร้อนด้วยน้ำ) จำนวน 4 ชุด;

ใบพัด (เพลาและใบพัด) 4 ชิ้น;

แบริ่ง NSK 8 ชุด;

มอเตอร์ 1.5kw 4 ชุด;

6 เครื่องดูดควันไอเสีย ( การกำจัดและเผาควันของเตาหลอม

และถังน้ำมัน)

ปั้มลม 250W 1 ชุด

7 ถังเก็บน้ำที่ปากเตาเผาด้วยชั้น SUS304 ภายใน 1 ชุด;

ประตู 8 เตา

ก) ประตูเตาที่สามารถเคลื่อนย้ายได้ที่ปากเตาเผา 1 ชุด;

b) ประตูม่านนุ่มภายในเตาเผา 4 กลุ่ม;

9 รูกำจัดฝุ่น 12 ชิ้น;

รูฝุ่นตั้งอยู่ที่ส่วนล่างของผนังทั้งสองด้านของการอุ่นล่วงหน้า

และส่วนทำความร้อนรูฝุ่นถูกบล็อกด้วยปลั๊กที่ทำจาก

ใยเก็บความร้อนและแผ่นปิดปลั๊กได้รับการแก้ไขโดยกลไกคันโยก

และถอดออกได้ง่าย

10 ประตูเตายังติดตั้งม่านกันไฟ 1 อันเพื่อให้ความร้อนในการทำความสะอาด

ของเหลวในถังทำความสะอาด

11 อุปกรณ์จ่ายบรรยากาศ

การจัดหาบรรยากาศ: หยดในประเภท: เมทานอล + โพรเพน + แอมโมเนีย;

11.1 การควบคุมบรรยากาศ:

โพรบออกซิเจน มาราธอน สหรัฐอเมริกา 2 ชิ้น;

ตัวควบคุมศักย์คาร์บอน, Eurotherm, 2 ชุด;

วาล์วสัดส่วน Burket เยอรมนี 5 ชุด;

เครื่องวัดอัตราการไหลของเมทานอล 5 ชุด;

เครื่องวัดการไหลของโพรเพน 4 ชุด;

เครื่องวัดการไหลของแอมโมเนีย 4 ชุด;

เครื่องวัดการไหลของโพรเพน 2 ชุด;

เครื่องวัดการไหลของอากาศอ้างอิง 4 ชุด

ปั๊มลม 35W 2 ชุด
